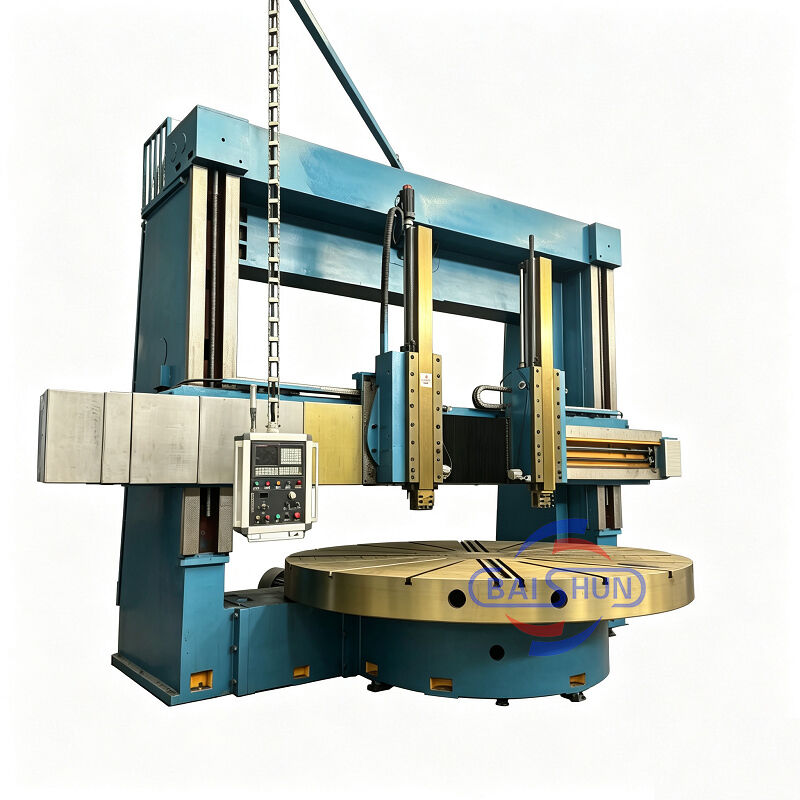

Torno Vertical CNC de Alta Precisão Ck5250 para Carga Pesada

A máquina de torno vertical de coluna dupla é um equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos. Incorpora princípios de design modernos e técnicas de fabricação, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais. A máquina possui uma estrutura robusta, oferecendo força excepcional, rigidez estática e dinâmica elevada, capacidades de usinagem precisas, capacidade de carga pesada, eficiência, durabilidade e operação confiável. Todas as principais especificações técnicas das peças da máquina estão em conformidade com os padrões nacionais.

Mesa de Trabalho

A mesa de trabalho possui base da mesa de trabalho, mesa de trabalho, peças do fuso e dispositivo de transmissão. A mesa de trabalho e a base da mesa de trabalho são de estrutura inteira de ferro fundido, adotando ferro fundido de alta resistência e baixa tensão, que possui rigidez, resistência e estabilidade térmica suficientes. O rolamento do fuso da mesa de trabalho adota rolamento de rolos cilíndricos curtos de alta precisão de fileira dupla. Isso pode garantir a rotação de alta precisão da mesa de trabalho e uma longa vida útil.

Transmissão Principal

O sistema de transmissão principal da máquina é a transmissão por eixo vertical. Adota motor servo AC do fuso para acionar; a caixa de engrenagens realiza a transformação mecânica de duas marchas através do cilindro de mudança que empurra a engrenagem de mudança, de modo que a mesa de trabalho possa realizar regulação de velocidade contínua dentro de 0,63-63 rpm.

Estrutura do Pórtico

É composta por colunas verticais esquerda e direita e viga de conexão. O pórtico e a base da mesa de trabalho formam a estrutura de vedação. Na parte superior do pórtico, há caixas de elevação esquerda e direita, acionadas por motor AC de estiramento biaxial. Através do par de engrenagens, do par de sem-fim e engrenagem e dos fusos de esferas duplos, a viga realiza o movimento de elevação ao longo do trilho guia das colunas esquerda e direita.

Viga

A viga adota ferro fundido de alta resistência e baixa tensão com rigidez e resistência suficientes, de modo a garantir a retenção e estabilidade a longo prazo da precisão da máquina. A viga está na frente da coluna vertical e realiza o movimento vertical ao longo do trilho guia da coluna vertical. Na parte traseira da viga, existem 4 pontos de fixação hidráulica. Em ambos os lados da viga, existem caixas de alimentação para o carro porta-ferramentas.
