Vtl China CNC Metal Machining Torno rotativo de grande diâmetro Torno de torneamento vertical

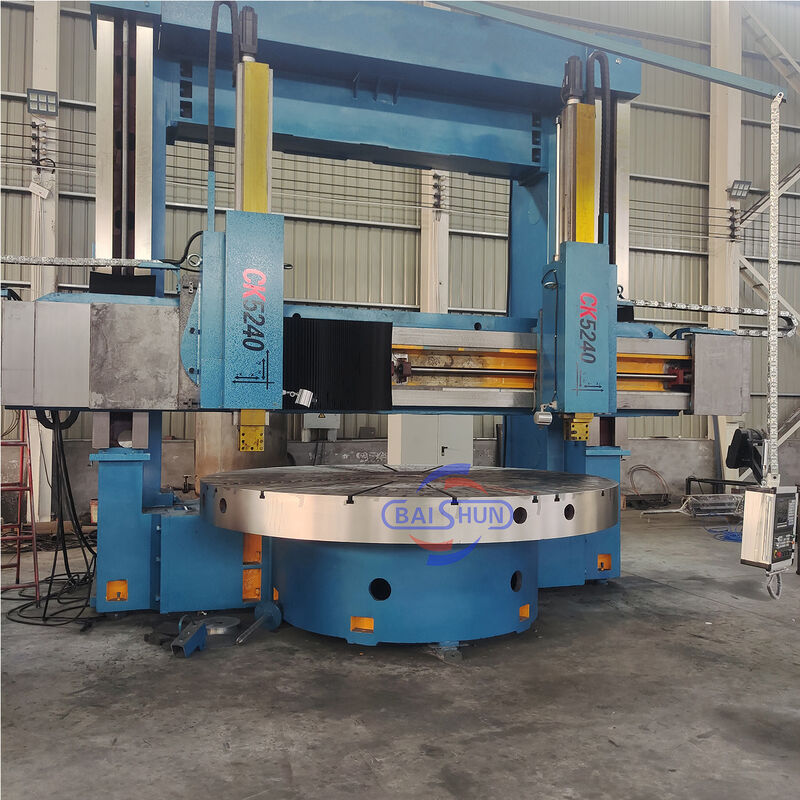

O torno vertical de coluna dupla é um equipamento de última geração que combina componentes mecânicos, elétricos e hidráulicos. Ele incorpora princípios modernos de design e técnicas de fabricação, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais. A máquina possui uma estrutura robusta, oferecendo resistência excepcional, alta rigidez estática e dinâmica, capacidade de usinagem precisa, capacidade de carga pesada, eficiência, durabilidade e operação confiável. Todas as principais especificações técnicas das peças da máquina estão em conformidade com os padrões nacionais.

Mesa de trabalho

A mesa de trabalho possui base de mesa de trabalho, mesa de trabalho, peças de fuso e dispositivo de transmissão. A mesa de trabalho e a base da mesa de trabalho são de estrutura inteira de ferro fundido, adotando fundição de ferro de alta resistência e baixa tensão, que possui rigidez, resistência e estabilidade térmica suficientes. O rolamento do eixo da mesa de trabalho adota rolamento de rolos cilíndricos curtos de duas carreiras de alta precisão. Poderia garantir a rotação de alta precisão da mesa de trabalho e longa vida útil.

Transmissão principal

O principal sistema de transmissão da máquina é a transmissão por eixo vertical. Adota servo motor CA de eixo para acionar; a caixa de câmbio alcança a transformação mecânica de duas marchas pelo cilindro de mudança empurrando a marcha de mudança, de modo que a mesa de trabalho possa fazer uma regulação de velocidade contínua dentro de 0,63-63 r/min.

Estrutura do pórtico

É composto por colunas verticais esquerda e direita e viga de conexão. O pórtico e a base da mesa de trabalho formam a estrutura de vedação. Na parte superior do pórtico existe uma caixa de elevação esquerda e direita, acionada por motor CA de estiramento biaxial. Através do par de engrenagens, o par sem-fim e de engrenagem e os parafusos de avanço duplos fazem com que a viga faça o movimento de elevação ao longo do trilho-guia da coluna esquerda e direita.

Feixe

A viga adota fundição de ferro de alta resistência e baixa tensão com rigidez e resistência suficientes, de modo a garantir que a precisão da máquina tenha retentividade e estabilidade a longo prazo. A viga está na frente da coluna vertical e faz o movimento vertical ao longo da guia da coluna vertical. Na parte traseira da viga existem 4 pontos de fixação hidráulicos. Em ambos os lados da viga existem caixas de alimentação para descanso de ferramentas.
