Máquina de torneamento de grande diâmetro de torno vertical CNC de dupla coluna Twin Spindle

Name: Máquina de torneamento de grande diâmetro de torno vertical CNC de dupla coluna Twin Spindle
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY

Certificação: CE/ISO9001

Número do modelo: CK5235

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: negotiable

Detalhes da embalagem: 1No exterior vamos embalar o produto com plástico para evitar molhar.
2. O exterior da máquina d

Tempo de entrega: 30-35 dias de trabalho

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 20 conjuntos por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Torno CNC vertical de coluna dupla, torno para peças de grande diâmetro, Torno Vertical de Espinha Gêmea


Comprimento máximo da peça (mm):	3500	Máx. Velocidade do fuso (rpm):	50 rpm
Capacidade de usinagem:	Serviço médio	Espinha de perfuração ((mm):	130
Largura da cama (mm):	250 milímetros	Power Motor do fuso (KW):	30
Número de espinhas:	Gêmeos	Máx. Comprimento torneado (mm):	3500
Número de eixos:	2	Curso (Eixo X)(mm):	750 milímetros
Curso (Eixo Z)(mm):	1800 milímetros	Precisão de posicionamento (mm):	± 0.005
Repetibilidade (X/Y/Z) (mm):	± 0.005	Dimensão (lwh):	395063004350 mm
peso (kg):	35000	Peso máximo da peça::	8000 kg

Comprimento máximo da peça (mm):	3500
Máx. Velocidade do fuso (rpm):	50 rpm
Capacidade de usinagem:	Serviço médio
Espinha de perfuração ((mm):	130
Largura da cama (mm):	250 milímetros
Power Motor do fuso (KW):	30
Número de espinhas:	Gêmeos
Máx. Comprimento torneado (mm):	3500
Número de eixos:	2
Curso (Eixo X)(mm):	750 milímetros
Curso (Eixo Z)(mm):	1800 milímetros
Precisão de posicionamento (mm):	± 0.005
Repetibilidade (X/Y/Z) (mm):	± 0.005
Dimensão (lwh):	395063004350 mm
peso (kg):	35000
Peso máximo da peça::	8000 kg

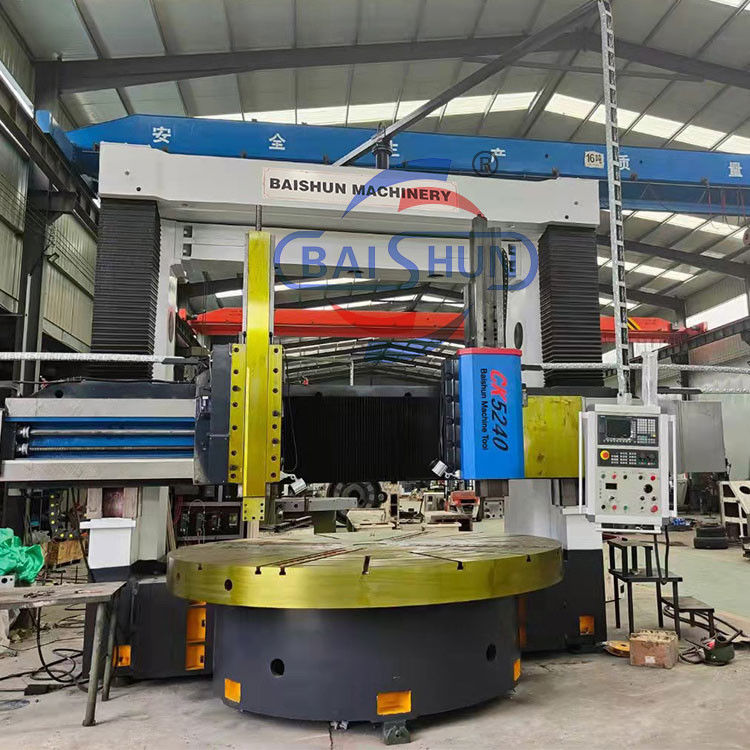

Máquina de torneamento de grande diâmetro de torno vertical CNC de dupla coluna Twin Spindle

Máquina de torneamento de grande diâmetro de torno vertical CNC de dupla coluna Twin Spindle

Nossa máquina de torno vertical CNC é especialmente projetada para torneamento de metais pesados e peças de grande diâmetro.
É amplamente utilizado em flanges de usinagem, anéis de rolamento, válvulas e outros componentes industriais.
Com uma estrutura rígida de coluna dupla e um sistema CNC avançado, a máquina garante alta precisão, estabilidade e eficiência.

O torno vertical de coluna dupla é um equipamento avançado com a integração de mecânico-elétrico-hidráulico, que absorve a nova filosofia de design e tecnologia de fabricação.Ele adota a forma de design de otimização CAD, equipado com componentes funcionais avançados no país e no estrangeiro.longa vida útilAs principais especificações técnicas de cada peça da máquina estão em conformidade com as normas nacionais correspondentes.

A máquina tem base de mesa de trabalho, mesa de trabalho, caixa de transmissão principal, quadro de pórtico, viga, apoio de ferramenta de carapaça, caixa de alimentação, sistema elétrico, estação de operação, sistema hidráulico, dispositivo de proteção e assim por diante.

Tabela de trabalho:

A mesa de trabalho é composta pela base da mesa de trabalho, mesa de trabalho, componentes do fuso e dispositivo de transmissão.que garanta uma rigidez suficienteO rolamento do fuso da mesa de trabalho adota rolamentos cilíndricos curtos de fila dupla de alta precisão, garantindo rotação precisa e longa vida útil.

Transmissão principal:

A máquina emprega um sistema de transmissão de eixo vertical como seu principal sistema de transmissão.A caixa de engrenagens permite transformações mecânicas de duas marchas movendo o cilindro, permitindo que a mesa de trabalho obtenha uma regulação da velocidade sem passos no intervalo de 0,63-63 r/min.

Parâmetro da máquina

Especificações	Unidade	CK5225	CK5231	CK5240Q	CK5240
Diâmetro de rotação máximo	mm	2500	3150	4000	4000
Altura máxima da peça de trabalho	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso máximo da peça de trabalho	T	10/20	10/20	10/20	32
Diâmetro da mesa de trabalho	mm	2250	2830	2830/3150	3200/3600
Faixa de velocidades da mesa	r/min	2-63	2-63	2-63	2-63
Passos		16	16	16	16
Torque máximo da mesa de trabalho	KN.m	63	63	63	100
Travessia rápida da cabeça do carril	mm/min	4000	4000	4000	4000
Viagem vertical do cabeçote direito do carril	Não.	35	35	35	40
Viagem vertical do cabeçote esquerdo	n	30	30	30	30
Força de corte de faixa do cabeçote direito do carril	mm/min	1-50	1-50	1-50	1-50
Força de corte de faixa do cabeçote direito do carril	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viagem do braço	mm	1000	1000	1000	1250
Secção do braço	mm	255×200	255×200	255×200	240×240
Roteamento da cabeça do carril esquerdo e direito	°	± 30°	± 30°	± 30°	± 30°
Secção da ferramenta	mm	40×50	40×50	40×50	50×50
Potência do motor principal	Kw	55	55	55	75
Dimensões globais	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Fotos do produto
