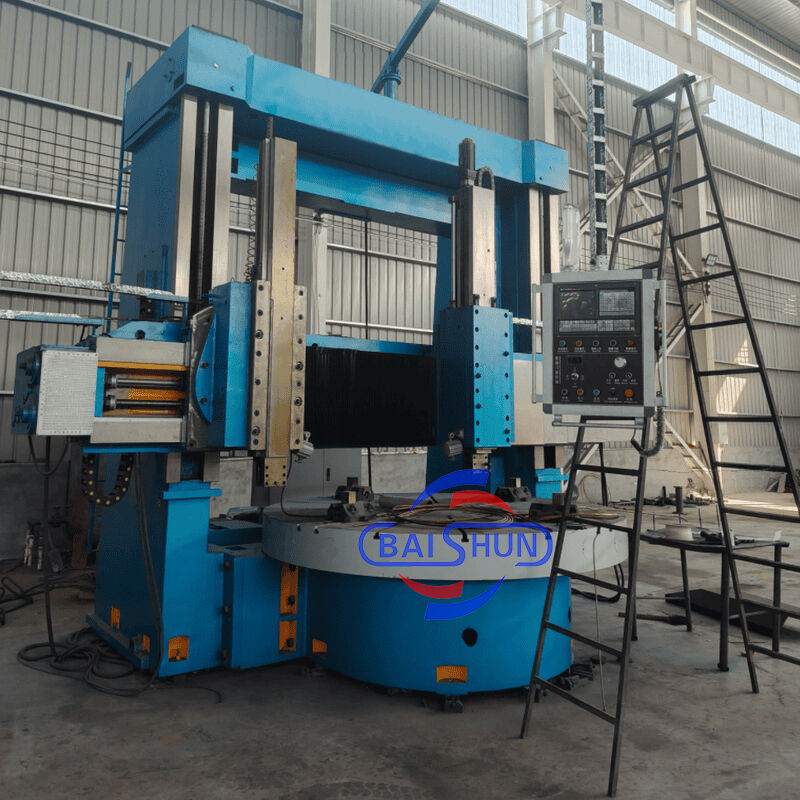

Torno CNC Vertical de Torneamento e Fresagem de Coluna Dupla CK5240

O torno vertical de coluna dupla é um equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos. Ele incorpora princípios de design e técnicas de fabricação modernas, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais. A máquina possui uma estrutura robusta, oferecendo resistência excepcional, alta rigidez estática e dinâmica, capacidades de usinagem precisas, alta capacidade de carga, eficiência, durabilidade e operação confiável. Todas as principais especificações técnicas das peças da máquina estão em conformidade com os padrões nacionais.

Mesa de trabalho

A mesa de trabalho possui base da mesa de trabalho, mesa de trabalho, peças do fuso e dispositivo de transmissão. A mesa de trabalho e a base da mesa de trabalho são uma estrutura de ferro fundido inteira, adotando fundição de ferro de alta resistência e baixa tensão, que possui rigidez, resistência e estabilidade térmica suficientes. O rolamento do fuso da mesa de trabalho adota rolamento de rolos cilíndricos curtos de dupla carreira de alta precisão. Ele pode garantir a rotação de alta precisão da mesa de trabalho e longa vida útil.

Transmissão principal

O sistema de transmissão principal da máquina é a transmissão de eixo vertical. Ele adota um servomotor AC do fuso para acionar; a caixa de engrenagens atinge a transformação mecânica de duas engrenagens empurrando a engrenagem de mudança pelo cilindro de mudança, de modo que a mesa de trabalho possa fazer a regulação de velocidade contínua dentro de 0,63-63r/min.

Estrutura da pórtico

É composto por colunas verticais esquerda e direita e viga de conexão. O pórtico e a base da mesa de trabalho formam a estrutura de vedação. Na parte superior do pórtico, há caixa de elevação esquerda e direita, acionada por motor AC de estiramento biaxial. Através do par de engrenagens, par de sem-fim e engrenagens e fusos de dupla rosca, faz com que a viga faça o movimento de elevação ao longo do trilho guia da coluna esquerda e direita.

Viga

A viga adota fundição de ferro de alta resistência e baixa tensão com rigidez e resistência suficientes, de modo a garantir que a precisão da máquina tenha retenção e estabilidade a longo prazo. A viga está na frente da coluna vertical e faz o movimento vertical ao longo do trilho guia da coluna vertical. Na parte traseira da viga, existem 4 pontos de fixação hidráulica. Em ambos os lados da viga, há caixa de alimentação para o suporte da ferramenta.
