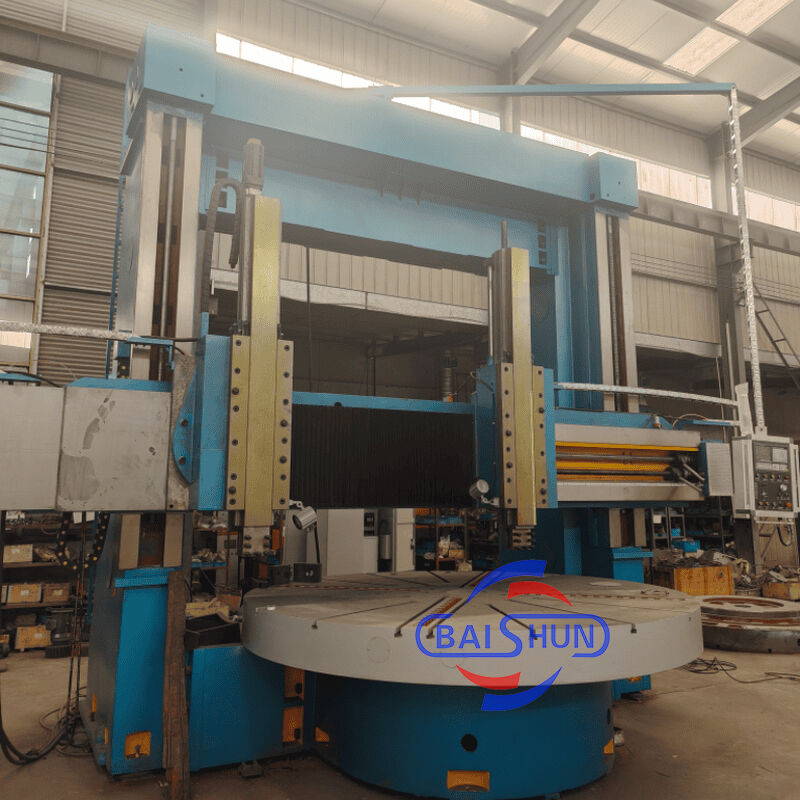

Torno CNC Vertical de Coluna Dupla CK5240 Torno Carrossel CNC de Alta Qualidade

O torno vertical de coluna dupla é um equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos.Incorpora princípios modernos de concepção e técnicas de fabrico, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais.Alta rigidez estática e dinâmica, capacidades de usinagem precisas, capacidade de carga pesada, eficiência, durabilidade e operação fiável.

Tabela de trabalho

A mesa de trabalho tem base de mesa, mesa de trabalho, partes de fuso e dispositivo de transmissão.que tenha uma rigidez suficienteO rolamento do fuso da mesa de trabalho adota um rolamento de rolos cilíndricos curtos de dupla fileira de alta precisão, que pode garantir a rotação da mesa de trabalho de alta precisão e uma longa vida útil..

Transmissão principal

O sistema de transmissão principal da máquina é a transmissão vertical do eixo.A caixa de velocidades realiza a transformação mecânica de duas marchas pelo cilindro de mudança empurrando a mudança de marchas, de modo a que a mesa de trabalho pudesse fazer a regulação da velocidade sem passos dentro de 0,63-63r/min.

Quadro de galpão

A estrutura é composta por colunas verticais esquerda e direita e uma viga de ligação.motor AC de alongamento biaxialAtravés do par de engrenagens, o par de minhocas e de engrenagens e as duplas parafusos de condução fazem com que o feixe se mova ao longo do trilho da coluna esquerda e direita.

Feixe

O feixe adota fundição de ferro de alta resistência e baixo esforço com rigidez e resistência suficientes, de modo a garantir que a precisão da máquina tenha retenção e estabilidade a longo prazo.Feixe está na frente da coluna verticalNo fundo da viga, existem 4 pontos de fixação hidráulica. em ambos os lados da viga, existem caixas de alimentação para o descanso da ferramenta.
