Torno automático de carrossel vertical grande com produção eficiente

Detalhes do produto

Place of Origin: Henan, China

Marca: BAISHUN MACHINERY

Certificação: CE,ISO

Model Number: CK5231

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Minimum Order Quantity: 1 Set

Preço: negotiable

Packaging Details: 1. Outside we will pack the product with plasitic to prevent wet.2. Outside of the cnc vertical lathe machine will be packed by strong wooden pallet.

Delivery Time: 30-35 work days

Payment Terms: L/C, T/T, Western Union

Supply Ability: 20 Set/Sets per Month

Obtenha o melhor preço
Destacar:

Torno de carrossel vertical automatizado de grande porte

,

Ferramenta de rodapé de carrossel vertical de produção eficiente

,

Sistema de controlo CNC Torno de carrossel vertical

Product Name:
Large Automated Vertical Carousel Lathe
Max. turning diameter(mm):
3150
Max. height of wok piece:
1600mm
Machining Capacity:
Medium Duty
No. of Spindles:
Double
Positioning Accuracy (mm):
±0.003
Repeatability (X/Y/Z) (mm):
±0.002
Key words:
Carousel Lathe
CNC Control System:
GSK/SIEMENS/FANUC
Function:
Metal turning
Product Name:
Large Automated Vertical Carousel Lathe
Max. turning diameter(mm):
3150
Max. height of wok piece:
1600mm
Machining Capacity:
Medium Duty
No. of Spindles:
Double
Positioning Accuracy (mm):
±0.003
Repeatability (X/Y/Z) (mm):
±0.002
Key words:
Carousel Lathe
CNC Control System:
GSK/SIEMENS/FANUC
Function:
Metal turning
Torno automático de carrossel vertical grande com produção eficiente
Venda Quente Torno Vertical Automatizado Grande Carousel com Produção Eficiente:


O torno vertical de coluna dupla é um equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos.Incorpora princípios modernos de concepção e técnicas de fabrico, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais.Alta rigidez estática e dinâmica, capacidades de usinagem precisas, capacidade de carga pesada, eficiência, durabilidade e operação fiável.



Tabela de trabalho

A mesa de trabalho tem base de mesa, mesa de trabalho, partes de fuso e dispositivo de transmissão.que tenha uma rigidez suficienteO rolamento do fuso da mesa de trabalho adota um rolamento de rolos cilíndricos curtos de dupla fileira de alta precisão, que pode garantir a rotação da mesa de trabalho de alta precisão e uma longa vida útil..

Transmissão principal

O sistema de transmissão principal da máquina é a transmissão vertical do eixo.A caixa de velocidades realiza a transformação mecânica de duas marchas pelo cilindro de mudança empurrando a mudança de marchas, de modo a que a mesa de trabalho pudesse fazer a regulação da velocidade sem passos dentro de 0,63-63r/min.

Quadro de galpão

A estrutura é composta por colunas verticais esquerda e direita e uma viga de ligação.motor AC de alongamento biaxialAtravés do par de engrenagens, o par de minhocas e de engrenagens e as duplas parafusos de condução fazem com que o feixe se mova ao longo do trilho da coluna esquerda e direita.

Feixe

O feixe adota fundição de ferro de alta resistência e baixo esforço com rigidez e resistência suficientes, de modo a garantir que a precisão da máquina tenha retenção e estabilidade a longo prazo.Feixe está na frente da coluna verticalNo fundo da viga, existem 4 pontos de fixação hidráulica. em ambos os lados da viga, existem caixas de alimentação para o descanso da ferramenta.



Parâmetro da máquina

Especificações Unidade CK5225 CK5231 CK5240Q CK5240
Diâmetro de rotação máximo mm 2500 3150 4000 4000
Altura máxima da peça de trabalho mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Peso máximo da peça de trabalho T 10/20 10/20 10/20 32
Diâmetro da mesa de trabalho mm 2250 2830 2830/3150 3200/3600
Faixa de velocidades da mesa r/min 2-63 2-63 2-63 2-63
Passos   16 16 16 16
Torque máximo da mesa de trabalho KN.m 63 63 63 100
Travessia rápida da cabeça do carril mm/min 4000 4000 4000 4000
Viagem vertical do cabeçote direito do carril Não. 35 35 35 40
Viagem vertical do cabeçote esquerdo n 30 30 30 30
Força de corte de faixa do cabeçote direito do carril mm/min 1-50 1-50 1-50 1-50
Força de corte de faixa do cabeçote direito do carril mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Viagem do braço mm 1000 1000 1000 1250
Secção do braço mm 255×200 255×200 255×200 240×240
Roteamento da cabeça do carril esquerdo e direito ° ± 30° ± 30° ± 30° ± 30°
Secção da ferramenta mm 40×50 40×50 40×50 50×50
Potência do motor principal Kw 55 55 55 75
Dimensões globais cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

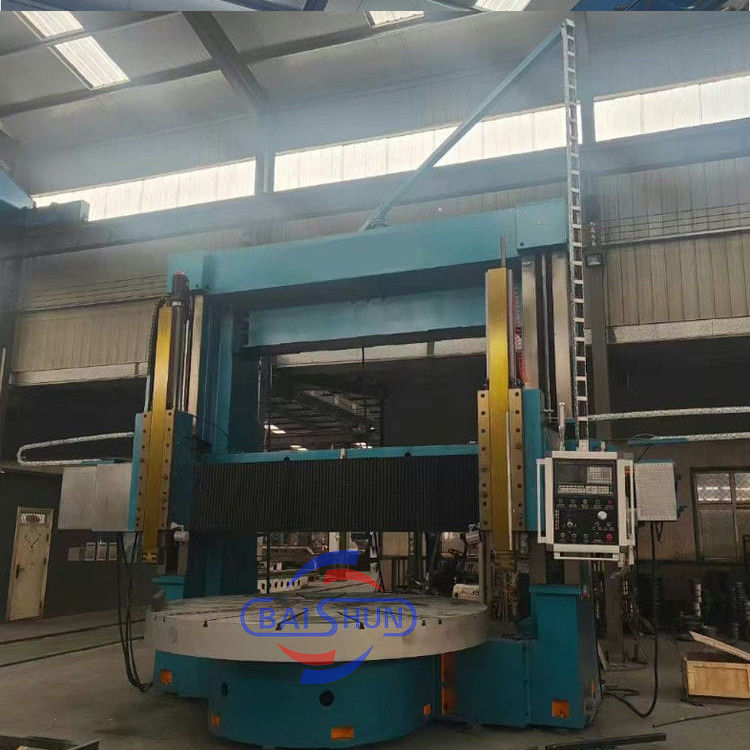

Fotos do produto
Torno automático de carrossel vertical grande com produção eficiente
Torno automático de carrossel vertical grande com produção eficienteTorno automático de carrossel vertical grande com produção eficienteTorno automático de carrossel vertical grande com produção eficiente
Torno automático de carrossel vertical grande com produção eficienteTorno automático de carrossel vertical grande com produção eficiente
Torno automático de carrossel vertical grande com produção eficiente
