A máquina-ferramenta de escoamento de crescente de rolos CNC de alta precisão tem as vantagens de alto grau de automação, alta precisão de processamento, alta eficiência de corte, operação segura e confiável,etc.A máquina-ferramenta pode completar a fresagem, o salto das ranhuras e a escrita num só aperto e não requer aperto secundário do rolo.
O leito da máquina é uma estrutura de máquina de processamento de rolos pesados de três guias paralelos.A largura do leito deve atingir 910 mm e a largura da sela deve atingir 810 mm para garantir que a máquina-ferramenta tenha uma rigidez e uma resistência à vibração suficientes como um todo., de modo a ser adequado para moagem de anéis de rolos de carburo de tungsténio de alta dureza e rolos de aço de alta velocidade e rolos de compósitos.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Características principais:
1. Notching (função de base)
A máquina CNC pode entalhar costelas para a barra de aço deformada com todos os padrões.
Eixo X: alimentação da ferramenta de entalhe para a frente ou para trás.
Eixo Y: rotação do rolo com engrenagem desgastada
Eixo Z: ferramenta de entalhe girando na superfície plana com accionamento de engrenagem.
Um eixo: a ferramenta de entalhe move-se da esquerda para a direita.
2Marcação (função básica)
A máquina CNC pode marcar na superfície do rolo.
Marcar cutter alimentação para a frente ou virar para trás, e mover da esquerda para a direita
eixo x: alimentação da ferramenta de entalhe para a frente ou para trás.
Eixo Y: rotação do rolo com engrenagem desgastada
Um eixo: a ferramenta de entalhe mover da esquerda para a direita
Eixo S: alta velocidade de rotação do eixo do cortador de marcação
Especificação técnica
| Especificações |
WXK-500C |
WXK-500K |
| Diâmetro máximo do rolo processado |
500 mm |
500 mm |
| Diâmetro mínimo |
50 mm |
50 mm |
| comprimento máximo do rolo processado |
2500 mm |
2500 mm |
| Comprimento máximo da superfície do rolo processado |
1800 mm |
1800 mm |
| Especificações do sulco de crescente processado |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Ângulo B da ranhura de crescente processada |
Qualquer |
/ |
| Salto de ranhura de criatura |
Qualquer |
/ |
| Velocidade do movimento transversal (eixo X) |
0~6000 mm/min |
/ |
| Velocidade de rotação da peça de trabalho (eixo Y) |
0 a 30 rpm |
0 a 30 rpm |
| Velocidade de fresagem do cortador voador (eixo A) |
0~600 rpm |
0~600 rpm |
| Velocidade nominal do modelo do motor da cabeça de gravação |
D85
24000 rpm
|
D85
24000 rpm
|
| Motor de bomba de arrefecimento |
AB25-90W |
AB25-120W |
| Sistema de controlo |
Siemens 808D |
Siemens 808D |
| Potência nominal do servomotor |
Eixo X 1,75 kW |
Eixo X 1,75 kW |
| Eixo Y 2,5 kW |
Eixo Y 2,5 kW |
| Eixo Z 1,75 kW |
Eixo Z 1,75 kW |
| Um eixo 3,5 kW |
Um eixo 3,5 kW |
| Montante mínimo de programação |
0.001 mm |
0.001 mm |
| Formulário Chuck |
Quatro garras 400 mm |
Quatro garras 400 mm |

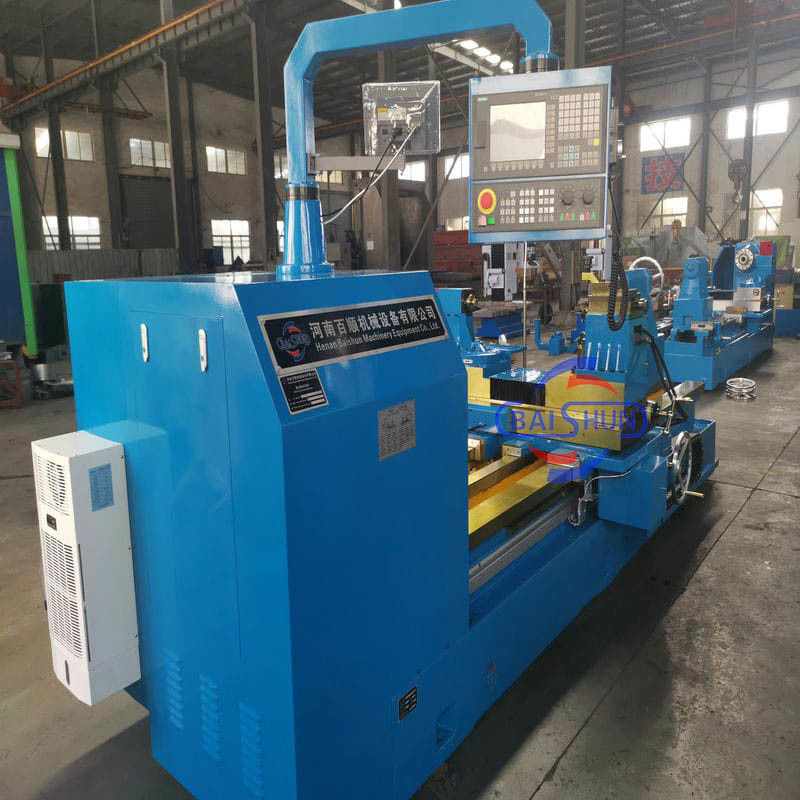

Mais fotos da máquina:
Vantagens:
Podemos fornecer serviço de pré-venda online 7x24 horas, serviço de acompanhamento de encomendas de engenheiros, e serviço de operação de entrega logística, e também podemos fornecer serviços de instalação.com mais de 15 anos de experiência em diversos mercados, podemos ajudar os clientes a completar com êxito uma série de serviços, desde a compra até ao desalfandegamento de mercadorias, economizando assim tempo e também reduzindo os custos dos clientes em todos os aspectos.
A nossa vantagem:
1: Com certificação CE, ISO.
2: rastreamento completo da produção.
3: Os engenheiros profissionais podem garantir a mais alta qualidade.
4: Mais fornecedores como alternativas, garantem o seu preço mais baixo e competitivo.
5: pessoal de vendas com mais de 10 anos de experiência, responderá às suas perguntas pré-venda e pós-venda.
6: Produzção OEM disponível, para atender às necessidades dos clientes
7. Disponível MOQ baixo (1 unidade).
8Apoio técnico 24 horas.
Período de garantia:
Durante o período de garantia (um ano), se você tiver alguma parte quebrada por causa de problema de qualidade, nós forneceremos a você gratuitamente por express.
Fora do período de garantia, se você tiver alguma pergunta, você pode entrar em contato conosco, vamos fornecer o nosso melhor serviço para você como de costume.
1- Serviço de suporte técnico on-line.
2- Serviço de arquivos técnicos.
3- Vídeo de operação da máquina fornecido
4- Serviço de formação no local.
5- Serviço de substituição e reparação de peças sobressalentes.
6Todas as perguntas serão respondidas dentro de 24 horas.
