Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC

Name: Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: TK6920
Price: 99000 USD
Availability: InStock

Detalhes do produto

Lugar de origem: porcelana

Marca: BAISHUN

Certificação: ISO

Número do modelo: TK6920

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: USD99000/Set

Detalhes da embalagem: 1. Do lado de fora vamos embalar o produto com plástico para evitar molhado. 2. do lado de fora da m

Tempo de entrega: 3 meses

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 30 conjuntos por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                máquina de trituração furando do cnc, Siemens 808D Perfurador Horizontal, TK6920 TK6926 Perfurador horizontal


Nome do produto:	máquina de trituração furando do cnc	Tipo:	TK6920
Espinha Taper:	ISO50	Diâmetro do fuso:	200 mm
Z/Y/Z Viagens:	6000/3000/1200 mm	Velocidade do eixo:	1200 r/min
Função:	Borrar e moer	Palavras-chave:	Máquina de perfurar e moer
Tamanho da mesa de trabalho:	Personalizar aceito	Controlador CNC:	SIEMENS/FANUC

Nome do produto:	máquina de trituração furando do cnc
Tipo:	TK6920
Espinha Taper:	ISO50
Diâmetro do fuso:	200 mm
Z/Y/Z Viagens:	6000/3000/1200 mm
Velocidade do eixo:	1200 r/min
Função:	Borrar e moer
Palavras-chave:	Máquina de perfurar e moer
Tamanho da mesa de trabalho:	Personalizar aceito
Controlador CNC:	SIEMENS/FANUC

Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC

Máquina de perfuração e fresagem horizontal

A máquina de perfurar e moer horizontal CNC é projetada com grande torque, alta eficiência, alta rigidez e tecnologias avançadas.As máquinas podem combinar com diferentes controladoresEsta série de moinhos de perforação é adequada para o mecanizado de grandes e médias caixas,Estrutura do quadro ou partes do molde, e pode realizar fresagem, perforação, perfuração, guincho, toque etc. após uma fixação.As máquinas controlam 7 eixos com 4 eixos simultâneos e permitem interpolação circular e usinagem de superfícies curvas 3DEquipada com cabeça de fresagem, talbo rotativo, ram e outros dispositivos, a série de máquinas tem capacidades de usinagem ampliadas.

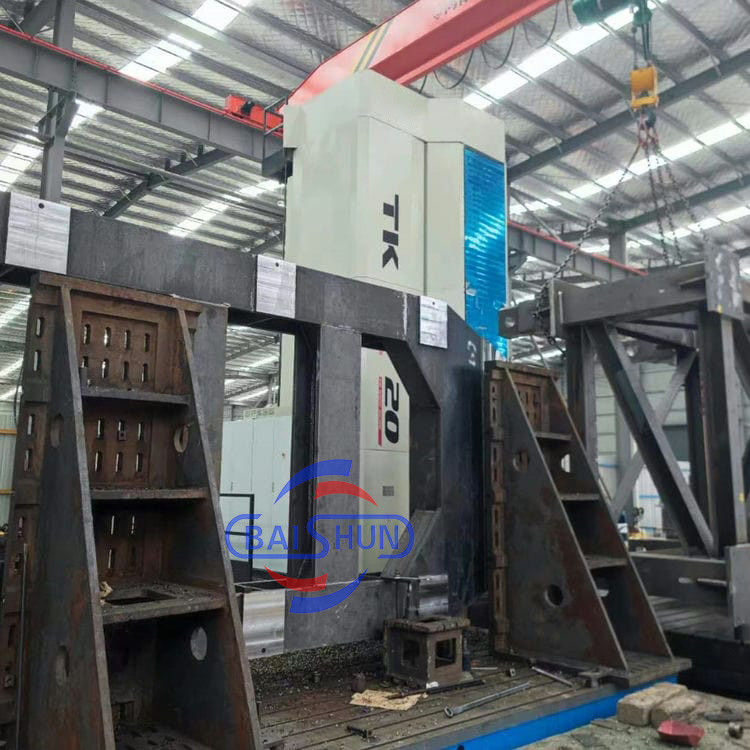

Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC 0

Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC 1

Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC 5

Siemens 808D Borador Horizontal TK6920 TK6926 Máquina de fresagem por CNC 6

Especificação técnica:

Ponto	Unidade	TK6913	TK6916	TK6920	TK6926
Diâmetro do fuso	mm	130	160	200	260
Espinhas cónicas	ISO	50	50	60	60
Velocidade máxima do fuso	RPM	1500 ((Op:3000)	1200 ((Op:2000)	1000 ((Op:2000)	1000O ((op:1500)
Motor de potência-servo	KW	30	55	75	110
Viagem total do fuso de perforação e do fuso	mm	1500	2400	2400	3200
Tamanho da secção do carregador	mm	380*420	480*520	480*520	620*740
Viagem da coluna - eixo X	mm	4000 ((op:5-15m)	6000 ((op:7-20m)	6000 ((op:7-20m)	8000 ((op:9-20m)
Viagem vertical do eixo Y da cabeça do fuso	mm	2000 ((op: 3m)	3000 ((op: 4m, 5m)	3000 ((op: 4m, 5m)	3000 ((op: 4m, 5m)
Viagem de longitude do eixo cloumn-Z	mm	700	1200	1200	1600
Viagem axial do eixo W do fuso de perfuramento	mm	800	1200	1200	1600
Grau de rotação do eixo B	°	360
Revista de ferramentas	Peças	40/60	40/60	40/60	40/60
Tamanho da mesa de trabalho	mm	12001400, 14001600, 16001800, 18002000, 20002500, 25003000, 30003500, 35004000, 40004500, 45005000 (pode ser personalizado)
Sistema CNC		SIEMENS / FANUC (pode fornecer com base nas necessidades dos clientes)

Cama de máquina:

O leito da máquina é construído em resina de madeira com estrutura e rigidez razoáveis, garantindo uma base sólida e a estabilidade da máquina e a estabilidade da coluna em movimento no leito.Há racks de superfície importados de terra dura de alta qualidade na cama, duas engrenagens pré-carregadas co-drive garante a precisão do eixo X.

Carrinho deslizante

Construído com materiais de fundição de alta qualidade, de resina e madeira, o carrinho deslizante possui intensidade suficiente.O modo de guia único serve como posicionamento principal com apoio de modos de guia duplo para manter a estabilidade e linearidade da coluna em movimento no leito da máquina.

Coluna

É feita de resina de fundição de alta qualidade e madeira formada em uma estrutura de quadro duplo, a coluna é de rigidez suficiente que permite o movimento suave da caixa de fuso verticalmente.Os trilhos de balanço do tipo mosaico são construídos dentro da coluna para garantir a estabilidade dos movimentos verticais do contrapeso, assegurando assim a elevada precisão da máquina.

Os dois trilhos de aterramento na frente da coluna verificam a posição da caixa do fuso e asseguram a estabilidade dos movimentos verticais do fuso.A coluna é equipada com parafusos de bola de porca dupla de precisão de pré-carregamento e servomotor impulsiona as viagens verticais da caixa do fuso.

Unidade de controlo

A cabine de operação é construída com a caixa de fuso, a unidade de controle na cabine de frente fácil operação.Rota painel de controle da mesa e a unidade do aparelho que permite a operação de longa distância torna a operação simples e eficiente.
