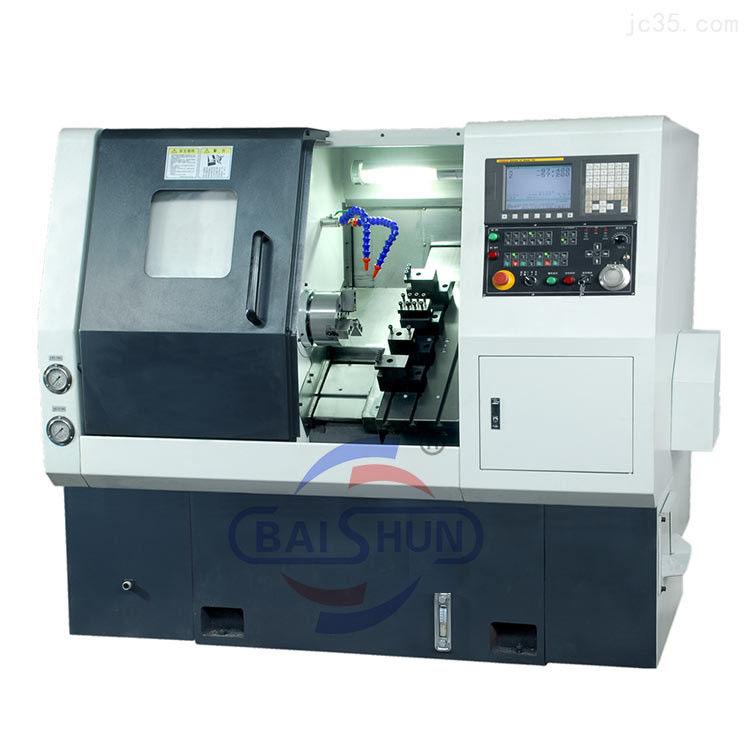

O torno CNC da série TCK é um produto de alta qualidade projetado e produzido pela nossa empresa para atender às necessidades de desenvolvimento do mercado.,e superfícies internas e externas das peças giratórias, e executar um processamento eficiente, em grande escala e de alta precisão em peças giratórias.
Configuração normal:
- Sistema de controlo GSK988TA;
- 3 mandíbulas 8' chuck hidráulico com estação hidráulica;
- 8 estações de servo-torres;
- Sem cauda hidráulica;
Configuração opcional:
- Siemens 808D, Fanucci-TF, Syntec 22TA, Mitsubishi;
- 3 mandíbulas, cilindro hidráulico de 10",
- 12 estações de servo-torres;
-Ferragens hidráulicas;
- Transportador de chips;
- Alimentação automática de barras de servo e captador de peças;
| DADOS TÉCNICOS MAIN |
Unidade |
TCK550 |
TCK40-750 |
TCK40-1000 |
| O âmbito do trabalho |
Diâmetro de rotação máximo no leito |
mm |
¥540 |
¥540 |
¥540 |
| Diâmetro máximo de rotação do slide |
mm |
¥270 |
¥270 |
¥270 |
| Diâmetro máximo de processamento |
mm |
¥400 |
¥400 |
¥400 |
| Duração máxima de processamento |
mm |
700 |
700 |
900 |
| Espinha |
Velocidade máxima do fuso |
r/min |
4000 |
4000 |
4000 |
| Descolagem do fuso |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Espinil através do diâmetro do buraco |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacidade de barras |
mm |
¥48 |
¥48 |
¥48 |
| Máquinas de secagem |
polegada |
8 |
8 |
8 |
| Potência do motor do eixo |
kW |
7.5 |
7.5 |
7.5 |
| acidente vascular cerebral |
Viagem no eixo X |
mm |
220 |
220 |
220 |
| Viagem no eixo Z |
mm |
750 |
750 |
1000 |
| Alimentos para animais |
Eixo X em movimento rápido |
m/min |
20 |
20 |
20 |
| Eixo Z em movimento rápido |
m/min |
20 |
20 |
20 |
| Forragem de corte |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Resíduos de cauda |
Tração do cavalo |
mm |
550/manual |
550/manual |
800/manual |
| Traço da manga da cauda |
mm |
120/ hidráulico/ manual |
| Guia |
Ângulo de inclinação do trilho |
- Desculpe. |
30 |
30 |
30 |
| Tipo |
|
Guia do condutor |
Guia do condutor |
Guia do condutor |
| Precisão |
precisão de posicionamento |
mm |
0.016 |
0.016 |
0.016 |
| Repetitividade |
mm |
0.008 |
0.008 |
0.008 |
| Outros |
Peso da máquina |
Quilos |
3800 |
3800 |
4200 |
| Dimensões |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Imagem automática:
Processo de montagem e controlo de qualidade
