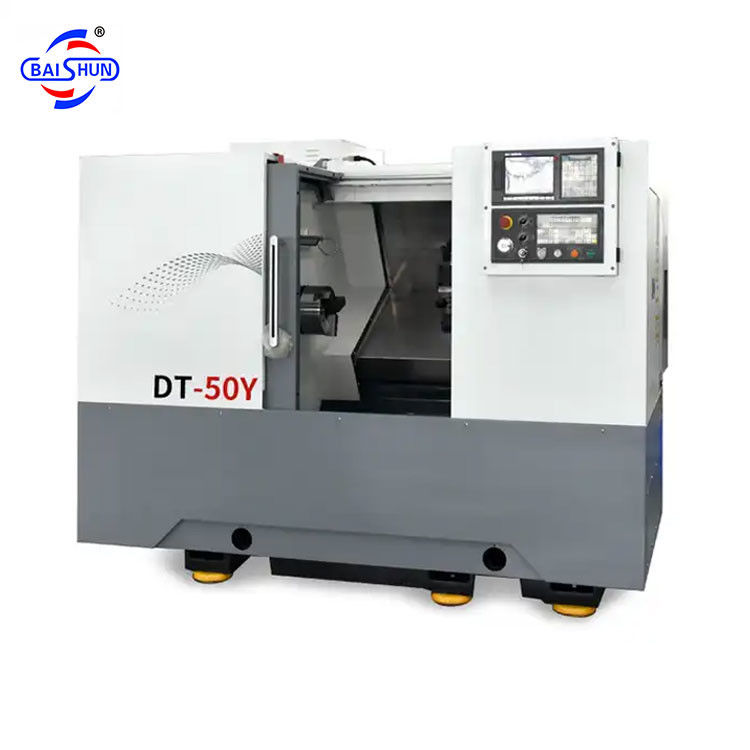

Ferramenta de torno de metal horizontal de trabalho pesado OEM cama inclinada máquina de torno CNC preço
Esta máquina-ferramenta tem um diâmetro máximo de φ360 mm e um comprimento máximo de 500 mm para usinagem.Atualizamos as máquinas da série TCK50 com uma estrutura de mainframe recém-projetada e um processo de montagem confiávelCom o seu desempenho estável e design ergonômico inovador, a série TCK tornar-se-á sem dúvida líder da indústria.e as superfícies internas e externas dos objetos em rotaçãoNós combinamos cuidadosamente a rigidez do fuso principal, cama e cauda para melhorar muito a estabilidade geral durante o corte pesado.a precisão de usinagem da superfície circular exterior pode atingir o nível IT6 a IT7Esta versátil máquina-ferramenta é especialmente adequada para a usinagem eficiente, em larga escala e de alta precisão de peças rotativas em indústrias como automotiva, elétrica, de rolamentos e hidráulica.
1.1 Esta série de máquinas-ferramenta é o principal produto maduro de exportação da empresa, a estrutura da máquina é compacta, bonita e agradável, binário do fuso, alta rigidez,desempenho estável e confiável, com excelente retenção de precisão.
1.2 Utilizando uma estrutura de leito inclinada de 30° ou 45°, equipada com guia de rolamento linear de Taiwan pré-carregado de alta precisão, a máquina tem uma elevada precisão de posicionamento, uma remoção suave das aspas,com um diâmetro superior a 50 mm,.
1.3 É constituído por uma unidade de fuso de alta precisão e uma caixa de fuso.
Descrição do fuso:
Conjunto de rolamentos de fuso de alta precisão e montagem de precisão e teste de equilíbrio dinâmico do fuso, para garantir alta precisão, baixo ruído e forte rigidez.
| DADOS TÉCNICOS MAIN |
Unidade |
TCK550 |
TCK40-750 |
TCK40-1000 |
| O âmbito do trabalho |
Diâmetro de rotação máximo no leito |
mm |
¥540 |
¥540 |
¥540 |
| Diâmetro máximo de rotação do slide |
mm |
¥270 |
¥270 |
¥270 |
| Diâmetro máximo de processamento |
mm |
¥400 |
¥400 |
¥400 |
| Duração máxima de processamento |
mm |
700 |
700 |
900 |
| Espinha |
Velocidade máxima do fuso |
r/min |
4000 |
4000 |
4000 |
| Descolagem do fuso |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Espinil através do diâmetro do buraco |
mm |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacidade de barras |
mm |
¥48 |
¥48 |
¥48 |
| Máquinas de secagem |
polegada |
8 |
8 |
8 |
| Potência do motor do eixo |
kW |
7.5 |
7.5 |
7.5 |
| acidente vascular cerebral |
Viagem no eixo X |
mm |
220 |
220 |
220 |
| Viagem no eixo Z |
mm |
750 |
750 |
1000 |
| Alimentos para animais |
Eixo X em movimento rápido |
m/min |
20 |
20 |
20 |
| Eixo Z em movimento rápido |
m/min |
20 |
20 |
20 |
| Forragem de corte |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Resíduos de cauda |
Tração do cavalo |
mm |
550/manual |
550/manual |
800/manual |
| Traço da manga da cauda |
mm |
120/ hidráulico/ manual |
| Guia |
Ângulo de inclinação do trilho |
- Desculpe. |
30 |
30 |
30 |
| Tipo |
|
Guia do condutor |
Guia do condutor |
Guia do condutor |
| Precisão |
precisão de posicionamento |
mm |
0.016 |
0.016 |
0.016 |
| Repetitividade |
mm |
0.008 |
0.008 |
0.008 |
| Outros |
Peso da máquina |
Quilos |
3800 |
3800 |
4200 |
| Dimensões |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Imagem automática:
Processo de montagem e controlo de qualidade
