Máquina de moldagem vertical de metais
, Modo chave do moldador metálico
, B5020 Máquina de desligamento de metais
Máquina vertical de moldagem de metais B5032 B5020
Esta máquina é utilizada para processar aviões, superfícies de modelos, assentos de chave, etc., é mais adequada para produção de peça única ou em pequenos lotes
A transmissão principal é mudar o movimento rotativo da engrenagem de manivela para o movimento recíproco do carneiro.
A mesa de trabalho pode ser vertical, horizontal e rotativa, de alimentação manual ou automática.
Esta máquina é bem concebida como padrão, universalização, serialização, automação. Boa aparência e manutenção conveniente.
As máquinas de preenchimento metálico são ferramentas especializadas utilizadas para criar ranhuras ou ranhuras em peças de trabalho.ou girado na mesa de trabalho enquanto uma ferramenta de inserção gira para cima e para baixo para cortar a fenda desejadaEste tipo de máquina-ferramenta utiliza um mecanismo de movimento linear que emprega o movimento recíproco vertical da ferramenta de furado para criar vias-chave e furos.
Vantagem da máquina vertical de desligamento de metais
1A mesa de trabalho da máquina-ferramenta é dotada de três direcções de alimentação diferentes (longitudinal, horizontal e rotativa), pelo que o objeto de trabalho passa por uma fixação,Máquinas para a transformação de materiais.
2- Mecanismo de transmissão hidráulica com tracção de almofada deslizante e dispositivo de alimentação hidráulica para mesa de trabalho.
3O travesseiro deslizante tem a mesma velocidade em cada golpe, e a velocidade de movimento do carrinho e da mesa de trabalho pode ser ajustada continuamente.
4. Tabela de controlo hidráulica têm óleo de comutação ram para o mecanismo de reversão de óleo, Além de hidráulico e alimentação manual exterior, mesmo que há motor único acionamento vertical,Movimento rápido horizontal e rotativo.
5. Usar alimentação hidráulica a máquina de slotting, é quando o trabalho é mais de voltar alimentação instantânea, portanto, ser melhor do que a máquina de slotting mecânica usado alimentação roda de tambor.
Descrição da máquina:
| Especificações |
Unidade |
B5020 |
B5032 |
B5040 |
| Max. tração de RAM |
mm |
220 |
340 |
400 |
| Largura máxima da ranhura de RAM |
mm |
200 |
320 |
500 |
| Frequência de movimento do RAM |
vezes/min |
32.50.80.125 |
20.32.50.80 |
7500 |
| Ângulo de inclinação da ram |
° |
0 a 8 |
0 a 8 |
20.32.50.80 |
| Distância de regulação vertical do RAM |
mm |
230 |
315 |
315 |
| Superfície de rolamento da cabeça do cortador até à distância entre o leito do antebraço |
mm |
485 |
600 |
0 a 8 |
| Diâmetro da mesa |
mm |
500 |
630 |
25x40 |
| A distância entre a extremidade inferior do quadro deslizante e a mesa de trabalho |
mm |
320 |
490 |
630 |
| Distância máxima de movimento longitudinal da mesa de trabalho |
mm |
500 |
630 |
600 |
| Distância de movimento transversal máxima da mesa de trabalho |
mm |
500 |
560 |
690 |
| Ângulo máximo de rotação da mesa |
° |
360 |
360 |
620 |
| Faixa de alimentação de potência da mesa vertical e horizontal |
mm |
0.08-1.21 |
0.08-1.21 |
560 |
| Faixa de alimentação rotativa da mesa |
mm |
0.052-0.783 |
0.052-0.783 |
0.08-1.21 |
| Potência do motor |
kW |
3 |
4 |
4 |
| Velocidade do motor |
r/min |
1430 |
960 |
960 |
| Peso da máquina |
Quilos |
2200 |
3000 |
3700 |
| Dimensão do contorno |
mm |
1916*1305*1995 |
2261*1495*2245 |
2290*1525*2485
|

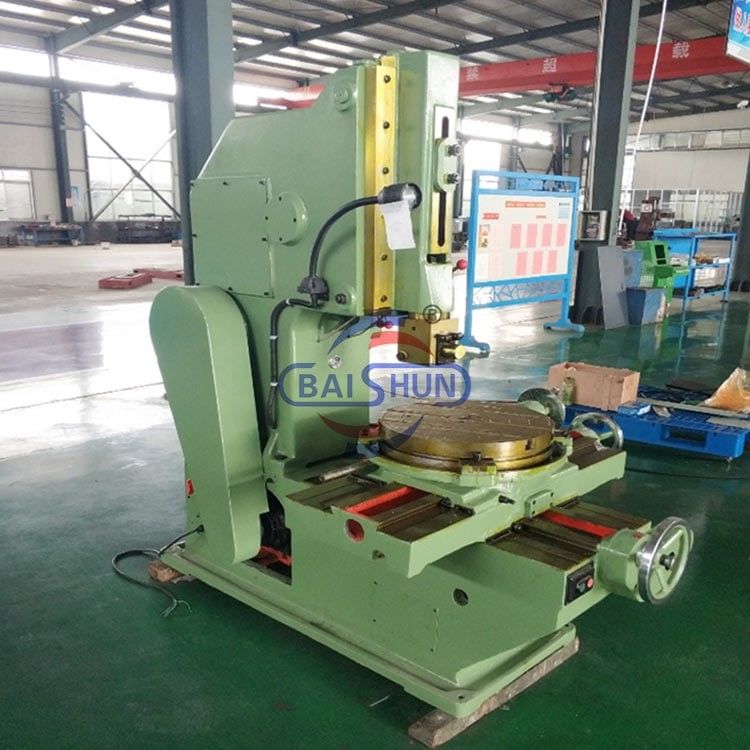

Imagem de máquina
