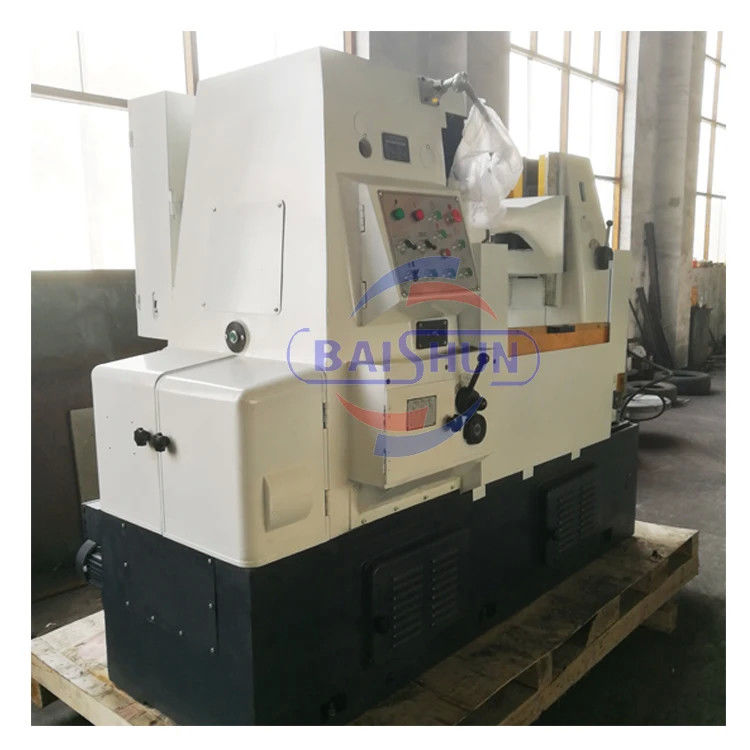

Y3150E Máquina de processamento de engrenagens cilíndricas
Introdução básica da máquina de engrenagem:
A máquina de engrenagem de engrenagem da série Y3150 é fixada por coluna vertical e adota a disposição tradicional de uma mesa de trabalho em movimento horizontal, adequada para o processamento de engrenagens cilíndricas,Roda de minhoca e eixo de linha curta a granel, em embalagem ou em peça única.
Altura aumentada para coluna vertical e curso aumentado:A coluna vertical é feita mais alta (180/130 mm maior curso axial no deslizamento da cabeça do que Y3180/Y3150 do mesmo tipo) para permitir o processamento de largura de dente maior.
A vida útil das ferramentas de corte é aumentada pelo salto de ferramenta elétrica.
1O modelo Y3150E é aplicável a engrenagens em espiral, rodas de minhoca, roscas e eixos de fuso curtos em operações de corte, produção em pequenas quantidades ou em lotes.
2Caracteriza-se por boa rigidez, alta precisão de trabalho, operação fácil e procedimento de instalação simples, podendo ser utilizado na máquina o método convencional ou de escalada.
3Além disso, a máquina está equipada com um dispositivo automático de desligamento e mecanismos de segurança, bem como um sistema automático de lubrificação.
4Os componentes hidráulicos importados podem ser utilizados para a máquina de acordo com os requisitos dos clientes.cabeça de panela tangencial também está disponível para encomenda especial para cortar rodas de minhoca sob o modo de alimentação tangencial.
Especificação da máquina de engrenagem:
| Modelo |
Y3150E |
Y3180H |
| Diâmetro máximo da peça ((com coluna traseira/sem coluna traseira) |
350 mm/500 mm |
550 mm/800 mm |
| Máximo módulo de deslocamento |
8 mm |
10 mm |
| Largura máxima de processamento |
250 mm |
300 mm |
| Min. máquinas de processamento |
Z/K=6 |
Z/K=8 |
| Viagem máxima vertical do poste de ferramenta |
300 mm |
350 mm |
| Max Swiver Angel do poste de ferramentas |
± 240° |
± 240° |
| Distância entre o eixo do cortador e a mesa de trabalho |
235 a 535 mm |
235-585 mm |
| Espinhas cónicas |
Morse 5 |
Morse 5 |
| Diâmetro do foco |
160 mm |
180 mm |
| Movimento axial máximo do cortador |
- O que é? |
50 mm |
| Diâmetros de abertura |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Distância entre o eixo central da plataforma e a mesa de trabalho |
30-330 mm |
50-550 mm |
| Abertura da mesa de trabalho |
80 mm |
80 mm |
| Orifícios cónicos do mandril da peça de trabalho |
Morse 5 |
Morse 5 |
| Diâmetro da mesa de trabalho |
520 mm |
650 mm |
| Velocidade de rotação e alcance do fuso |
9 Nível 40-250R/min |
8 Nível 40-200R/min |
| Velocidade de deslocamento rápida do slide do poste da ferramenta |
≤ 540 MM/min |
≤ 540 MM/min |
| Velocidade de movimento rápida da mesa de trabalho |
≤ 500 mm/min |
≤ 500 mm/min |
| Distância entre as mesas de trabalho |
400-600 mm |
400-600 mm |
| Velocidade e grau de alimentação axial |
12 Nível 0,4-4MM/R |
12 Nível 0,4-4MM/R |
| Potência do motor principal e velocidade síncrona |
N=4Kw 1500R/min |
N=5,5Kw 1500R/min |
| Peso da máquina |
4500 kg |
5500 kg |
| Dimensão global |
2440*1370*1800MM |
2752*1490*1870MM |
Tipo de embalagem da máquina de engrenagem:
A nossa garantia e serviços sobre a máquina de engrenagem:
Limitação temporal do período de garantia e da resposta por um período de 12 meses a contar da data da B/L,Qualquer defeito ou problema que não seja causado por mau funcionamento será reparado ou substituído gratuitamente pelo fornecedor..
1Quaisquer perguntas serão respondidas dentro de 12 horas.
2Fabricante profissional, bem-vindo a visitar a nossa fábrica a qualquer momento.
3. Serviços OEM são bem-vindos, e podemos ajudá-lo a imprimir o seu logotipo, informações da empresa, etc em nossos produtos e embalagem.
4. Alta qualidade, design de moda, preço razoável e competitivo e tempo de entrega rápido
5Serviço pós-venda
6Entrega mais rápida.
7Proteção da sua área de vendas, ideias de design e todas as suas informações privadas
Você pode pagar pela encomenda via: T/T, western union, L/C à vista.
