Destacar:
Máquina de engrenagem universal
, Máquina de engrenagem de alta precisão
, Máquina de engomar universal
CNC ou não: |
Normal |
Condição: |
Novos |
Tipo: |
Máquina Hobbing da engrenagem |
Inspecção de saída por vídeo: |
Fornecido |
Relatório de ensaio da máquina: |
Fornecido |
Tipo de comercialização: |
Produto quente 2023 |
Garantia dos componentes principais: |
1 ano |
Componentes essenciais: |
Equipamento |
Voltagem: |
380 V/50 Hz |
Dimensão ((L*W*H): |
2440 x 1370 x 1800 mm |
Garantia: |
1 ano, 12 meses |
Principais pontos de venda: |
Preço competitivo |
Peso (kg): |
45000 |
Poder (quilowatts): |
4,75 |
Indústrias aplicáveis: |
Lojas de material de construção, Fabricação, Lojas de reparação de máquinas, Obras de construção, En |
Localização da sala de exposição: |
Brasil, Peru, Indonésia, México, Rússia, Chile, Ucrânia |
Nome do produto: |
Máquina Hobbing da engrenagem |
COLOR: |
Branco ou como a exigência de cliente |
Palavra chave: |
Máquina de engrenagem pequena |
Largura máxima de usinagem: |
250mm |
Potência do motor: |
6.45kw |
Diâmetro máximo da peça de trabalho: |
500 mm |
Serviço pós-venda prestado: |
Engenheiros disponíveis para serviços de máquinas no exterior |
Tamanho da máquina: |
2440 x 1370 x 1800 mm |
Peso: |
4500 kg |
Porto: |
Porto de Qingdao, China ou conforme exigência do cliente |

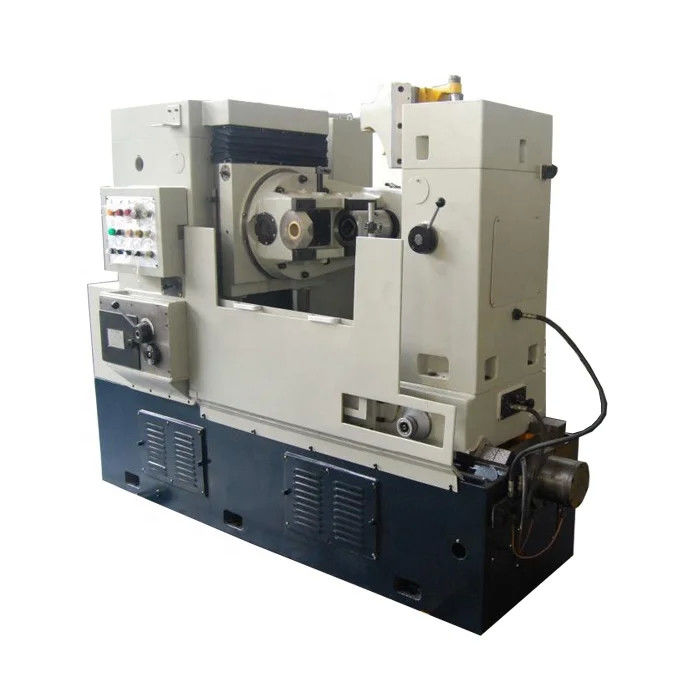

Máquina de engrenagem universal de alta precisão de 8 mm Modulo manual
Novíssima Máquina de Reboque Universal de Alta Precisão de 8 mm Modulo Manual
Descrição do produto
A máquina de engrenagem de engrenagem da série Y3180/Y3150 é fixada por coluna vertical e adota a disposição tradicional de uma mesa de trabalho em movimento horizontal, adequada para o processamento de engrenagens cilíndricas,Roda de minhoca e eixo de linha curta a granelA máquina tem as seguintes características:
1.Alta elevada para coluna vertical e curso aumentado:A coluna vertical é feita mais alta (180/130 mm maior curso axial no deslizamento da cabeça do que Y3180/Y3150 do mesmo tipo) para permitir o processamento de largura de dente maior.
2.A vida útil das ferramentas de corte é aumentada pelo salto de ferramenta elétrica.
3.Alta precisão e longa vida útil: a máquina adota a engrenagem de minhoca de alta precisão de mais de cinco graus e utiliza material de liga de bronze de alta resistência à abrasão,permitindo uma longa vida útil e uma precisão constante.
4.Velocidade de rotação da ferramenta mais elevada: os rolamentos de rolagem substituem os rolamentos tradicionais ao longo das panelas de cozinha para permitir uma maior velocidade de rotação das ferramentas.
5O cilindro de equilíbrio de contra-choque está envolvido à medida que o poste da ferramenta se move na direção axial, reduzindo efetivamente o espaço entre os parafusos de chumbo e eliminando a vibração.
6A estrutura hidráulica conveniente reduz o tempo de não corte, bem como os tempos de utilização das ferramentas de corte.
7.O suporte externo do tailstock de pequena coluna adota a estrutura da dobradiça e pode ser facilmente aberto para fora, conveniente para pendurar componentes de diâmetros maiores ((Y3180).
Dados técnicos da máquina de engrenagem:
|
Térmicos
|
Y3150
|
Y3180
|
|
Diâmetro máximo da peça de trabalho (sem coluna traseira/com coluna traseira) mm
|
500/500
|
800/550
|
|
Máximo módulo mm
|
8/6
|
10/8
|
|
Largura máxima de usinagem, mm
|
350
|
500
|
|
Dentes mínimos do engrenagem de engrenagem (Z/K)
|
5
|
7
|
|
Percurso máximo do veículo na direcção vertical, mm
|
430
|
530
|
|
Ângulo máximo da hélice na engrenagem de giro
|
± 45°
|
± 45°
|
|
Distância entre o eixo do cortador e a face da mesa de trabalho, mm
|
235 ~ 665
|
235 ~ 765
|
|
Espinha Taper
|
MT.5
|
MT.5
|
|
Dimensão máxima do cortador, mm
|
Φ160×180
|
Φ160×180
|
|
Movimento axial máximo do cortador mm
|
|
180
|
|
Diâmetro da proa de engate variável, mm
|
22,27,32
|
27,32,40
|
|
Distância entre o centro do painel e o centro da mesa de trabalho, mm
|
30 ~ 330
|
50~550
|
|
Velocidade de movimento rápida da mesa de trabalho em mm
|
50
|
50
|
|
Diâmetro externo/diâmetro do furo da mesa de trabalho, mm
|
Outros produtos
|
650/80
|
|
Passos de velocidade do fuso
|
9
|
8
|
|
Faixa de velocidade do fuso rpm
|
40 ~ 250
|
40 ~ 200
|
|
Faixa de alimentação axial mm/rev
|
12 passos 0,4 ~ 4
|
12 passos 0,4 ~ 4
|
|
potência do motor principal de velocidade síncrona kw/rpm
|
4/1500
|
5.5/1500
|
|
potência do motor axial rápido de sincronização de velocidade kw/rpm
|
1.1/1500
|
|
Potência do motor rápido da mesa de trabalho de sincronização de velocidade kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Potência do motor da bomba de velocidade síncrona kw/rpm
|
4500
|
5800
|
|
Peso líquido em kg
|
4500
|
5800
|
|
Tamanho global em mm
|
2440×1270×1920
|
2765×1420×2030
|
Detalhes Descrição
Partes de fundição
Embalagem e transporte
Condições de pagamento
Normalmente usamos T/T, L/C.
T/T:T/T 30% adiantado, o saldo a pagar após inspecção antes da entrega
Antes da entrega, vamos enviar-lhe as fotos de máquinas acabadas e bem-vindo a você para vir à nossa fábrica para inspeção
Forma de embalagem
Padrão de exportação FCL&LCL em contentores de 20/40 pés
FCL:Pacote válido para o transporte marítimo, a máquina está fixada num contentor e as peças sobressalentes estão embaladas em caixas de madeira
Transportes marítimos
MSK/MSC/APL/EMC/PIL, etc.
Garantia
12 meses sob utilização normal, exceto para peças de desgaste
Os nossos serviços
1. 24 Horas depois Serviço de vendas por- Não.correio ouPQuerido.
2. 100%rtaxa de resposta.
3.Engenheiros disponíveis para serviço no exterior.
4. OEMsServiçoéDisponível
5Garantia: 12 meses, para além do período de garantia, todas as peças sobressalentes oferecidas a si comfábricapreço.
