Máquina de torno horizontal de trabalho pesado para torneamento manual de metais

Máquina de torneamento horizontal manual convencional de trabalho pesado para torneamento de metal

O torno horizontal convencional de trabalho pesado, é adequado para ferramenta de corte de liga dura de aço de alta velocidade, várias peças de eixo de materiais, processamento de peças cilíndricas e em forma de disco.Para atingir a rotação cilíndrica, a ranhuragem da face, a fenda de corte, o corte, o perfuramento e a rotação dentro e fora do cone e outros processos.Adesão às últimas normas nacionais de precisãoEle integra controle elétrico, automático, controle hidráulico e projetos mecânicos modernos de múltiplas disciplinas e categorias de tecnologia de fabricação de precisão.

Introdução da máquina convencional de torneamento horizontal de metais:

1Esta máquina pode ser utilizada para processar peças de fundição, aço e peças de tamanho pequeno e médio de não ferrosos.
2. Eles também são adequados para girar o cilindro externo, o buraco interno e a face final. Além disso, pode fazer broaching, perfuração, perforação e trepanamento de sulcos.
3Eles também podem cortar fios métricos, polegadas, módulos, diâmetros e vários fios internos e externos.
4O slide superior não só pode trabalhar de forma independente para cortar a superfície cônica curta, mas também pode alimentar longitudinalmente para cortar a superfície cônica longa.
5Os rolamentos de fuso utilizam produtos nacionais de marcas famosas.
6. Frond extremidade do fuso adota três estrutura de suporte de dois ângulos de direção em contato com o rolamento de bola para melhorar a sua precisão e melhorar a sua rigidez
7As engrenagens da cabeça e do guia são processadas por amortecimento para assegurar uma transmissão precisa e uma elevada rigidez.

Especificação da máquina

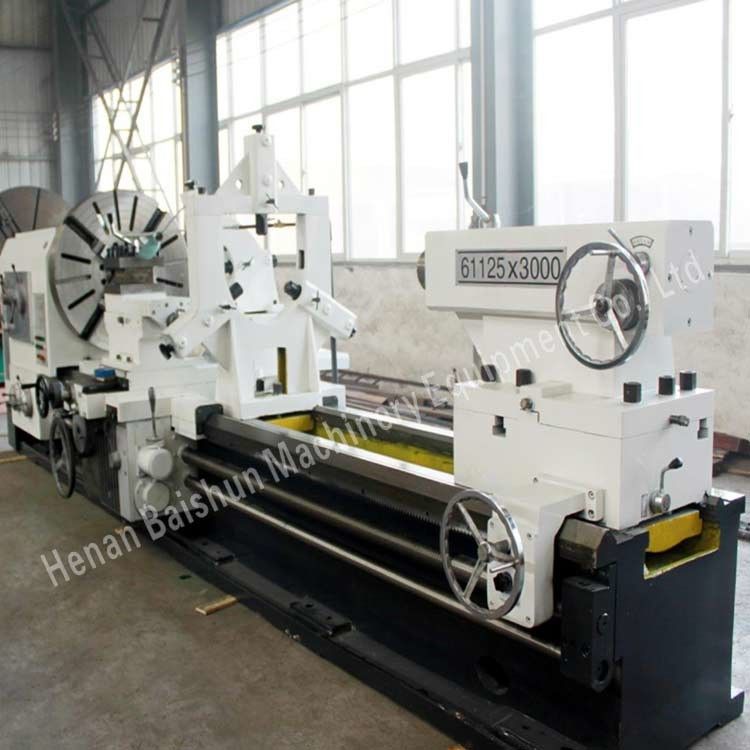

Imagem de máquina

CW6163 / CW6263 máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 630 mm

Diâmetro máximo do balanço sobre a lacuna: 800 mm

Diâmetro máximo da balança sobre o carro: 350 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga: 2 toneladas(largura do leito: 550 mm)

CW6180Q / CW6280Q máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 800 mm

Diâmetro máximo do balanço sobre a lacuna: 1000 mm

Diâmetro máximo da balança sobre o carro: 480 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga: 2 toneladas(largura do leito: 550 mm)

CW6180B / CW6280B máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 800 mm

Diâmetro máximo do balanço sobre a lacuna: 1000 mm

Diâmetro máximo da balança sobre o carro: 480 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga:2.5 toneladas(largura do leito: 600 mm)

CW61125Q / CW62125Q máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 1250 mm

Diâmetro máximo do balanço sobre a lacuna: 1450 mm

Diâmetro máximo da balança sobre o carro: 920 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga:2.5 toneladas (largura do leito: 600 mm)

Observação:Se a largura do leito for de 755 mm, a capacidade de carga máxima é de 6 toneladas;

CW61160B máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 1600 mm

Diâmetro máximo do balanço sobre o carro: 1200 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade de carga máxima:6 toneladas (largura do leito: 755 mm)

Observação:Se a largura do leito for de 1100 mm, a capacidade máxima de carga é de 16 toneladas;

CW61200 máquina de torneamento horizontal de metais:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 2000 mm

Diâmetro máximo do balanço sobre o carro: 1600 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga: 16 toneladas (largura do leito: 1100 mm)

C61200 Máquina de torneamento horizontal de metais pesados:

Dados técnicos principais:

Diâmetro máximo do balanço sobre a cama: 2000 mm

Diâmetro máximo do balanço sobre o carro: 1600 mm

Comprimento máximo da peça de processamento: conforme pedido

Capacidade máxima de carga: 32 toneladas (largura do leito: 1600 mm)
