Destacar:
Máquina de torneamento de torreta vertical CNC
, Máquina de torno de torre vertical de coluna única
, CK5116
Velocidade máxima do eixo (rpm): |
260 rpm |
Espinha de perfuração ((mm): |
105 |
Largura da cama (mm): |
250 mm |
Potência do motor do fuso ((kW): |
30 |
Número de eixos: |
2 |
Viagem (Eixo X) ((mm): |
916 mm |
Viagem (Eixo Z) ((mm): |
800 mm |
Dimensão ((L*W*H): |
2080*2621 *3515 mm |
Estações de postes de ferramentas: |
4 |
Peso (kg): |
7000 |
Nome do produto: |
Máquina de torneio de torreta vertical CNC da série CK para venda |
Max.Diâmetro de rotação: |
1600 mm |
Max. altura do pedaço de wok: |
1200mm |

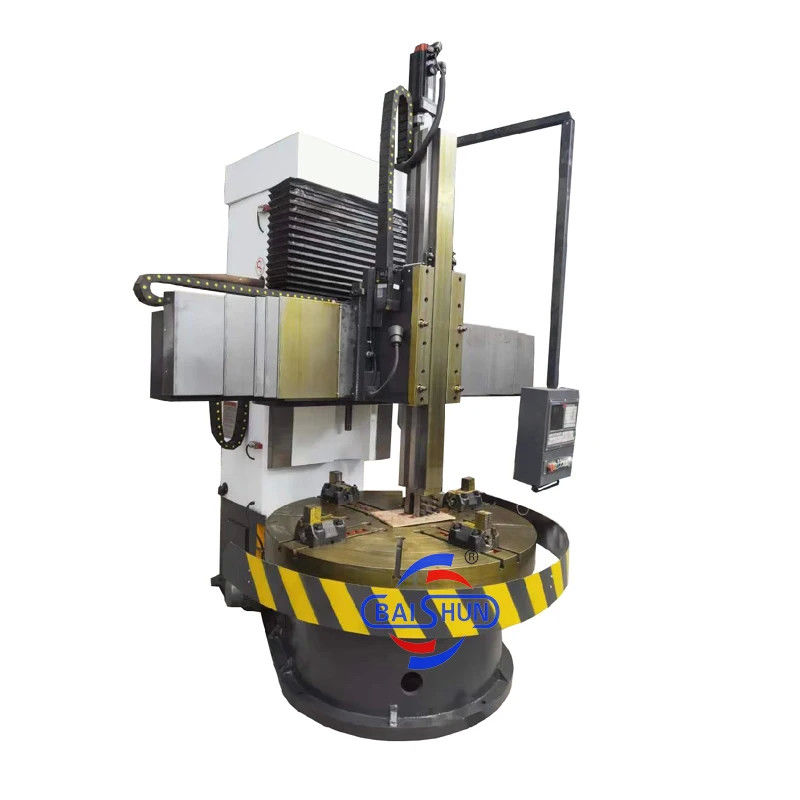

Máquina de torneio CNC de torre vertical de coluna única ajustável centro ao vivo CK5116
Torneio CNC de coluna única ajustável centro vivo torreta vertical Torneio série CK
O torno vertical CNC, também conhecido como centro de torneamento vertical, é uma máquina-ferramenta usada para virar e cortar componentes metálicos com alta precisão e eficiência.
O torno vertical CNC tem um fuso vertical que segura e gira a peça de trabalho. Eles são amplamente utilizados na indústria de manufatura para produzir componentes grandes e pesados, como engrenagens, turbinas,Partes para a aviação e o espaçoSão particularmente úteis para o torneamento de componentes com uma elevada relação de aspecto.
Além disso, os tornos verticais CNC são altamente automatizados e podem ser programados para executar uma ampla gama de operações de usinagem, como torneamento, perfuração, perforação, rosqueamento e fresagem,com intervenção humana mínima.
Em geral, os tornos verticais CNC são uma ferramenta de usinagem versátil e eficiente que oferecem alta precisão e capacidades de automação,e é por isso que os torna um componente essencial dos processos de fabricação modernos.
Características principais:
A mesa utiliza um guia de rolamento de bola de empuxo de alta precisão e um guia de deslizamento com um diâmetro de 1,6 metros.
O trilho transversal da coluna é feito de ferro fundido cinza de alta resistência e resistência ao desgaste.
Os pares de guias na direção horizontal e vertical são feitos de ferro fundido cinza resistente ao desgaste.
A superfície da linha de condução do carvalho e da cabeça lateral são submetidas a endurecimento de frequência média e a usinagem de acabamento de moagem de laminação.
A estação inferior apresenta um novo tipo de plano de cromo preto.
A cabeça do carril é equipada com um parafuso de chumbo para transmissão horizontal e vertical.
A placa pentagonal do pinhão da torre garante alta resistência e rigidez no posicionamento do índice.
A lubrificação cruzada é fornecida com óleo através de uma bomba manual.
Parâmetro da máquina
| Modelo |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diâmetro máximo de rotação do apoio vertical da ferramenta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diâmetro da mesa de trabalho (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima da peça de trabalho (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo da peça (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervalo de velocidade de rotação da mesa de trabalho (rpm) |
30 a 260 |
20 a 180 |
6.3-200 |
15 a 160 |
3.2-100 |
2.2-70 |
| Série de alimentação |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
| Intervalo de alimentação do repouso da ferramenta (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distância do feixe transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Deslocamento horizontal do apoio da ferramenta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Viagem vertical do apoio da ferramenta (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamanho da secção da barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potência do motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Máquina de torno verticalCaracterísticas:
A tabela adota um guia de rolamento de esferas de empuxo de alta precisão e um guia de deslizamento de 1,6 m de diâmetro.
O trilho transversal da coluna adota ferro fundido cinza de alta resistência e alta resistência ao desgaste.
Os pares fictícios de guias na direção horizontal e vertical adotam ferro fundido cinza resistente ao desgaste.
A superfície do trilho, a cabeça lateral, adotam o acabamento de usinagem de rolamento duro de freqüência média.
Planos de cromo preto de novo tipo para a botonagem.
A cabeça do carril é concebida com parafuso de chumbo para transmissão horizontal e vertical.
Posicionamento do índice da placa do pinhão da torre pentagonal com alta resistência e rigidez.
A lubrificação do cruzamento é fornecida com óleo por bomba manual.
