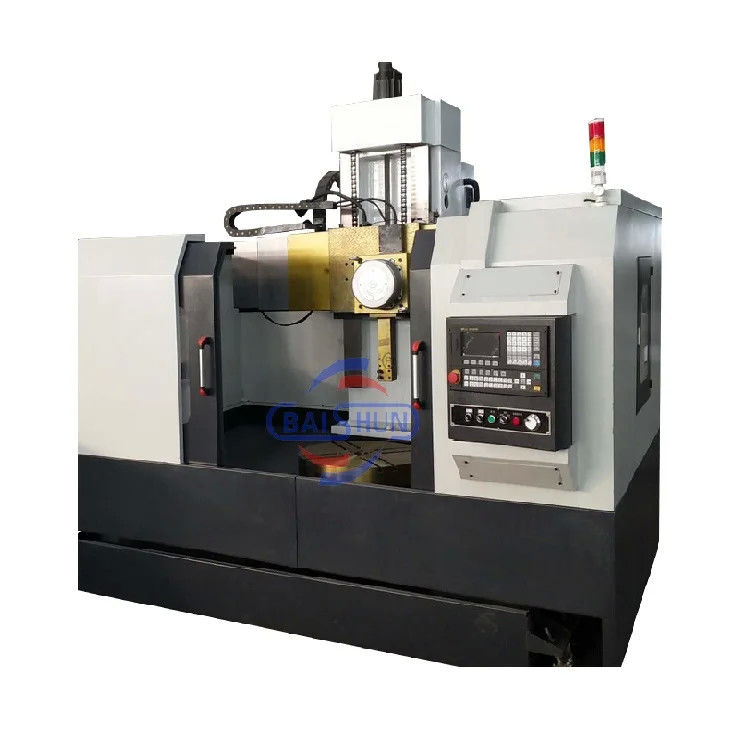

Máquina de torno de torno CNC torreta vertical Torno de alta velocidade

Name: Máquina de torno de torno CNC torreta vertical Torno de alta velocidade
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY, BAISHUN

Certificação: CE ISO9001

Número do modelo: CK5112

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Preço: $23,000.00/sets >=1 sets

Detalhes da embalagem: 1No exterior vamos embalar o produto com plástico para evitar molhar.
2. O exterior da máquina d

Habilidade da fonte: 20 grupos/grupos por Mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de torno, Torno de torreta vertical CNC, Torno


Comprimento máximo da peça (mm):	1200	Velocidade máxima do eixo (rpm):	180 rpm
Espinha de perfuração ((mm):	130	Largura da cama (mm):	250 mm
Potência do motor do fuso ((kW):	15	N.o de espinhas:	Solteiro
Max. comprimento giratório (mm):	1200	Número de eixos:	2
Viagem (Eixo X) ((mm):	500 milímetros	Viagem (Eixo Z) ((mm):	700 milímetros
Dimensão ((LWH):	235023502700 mm	Estações de postes de ferramentas:	4
Peso (kg):	85000	Dia. da mesa de trabalho:	1000 mm

Comprimento máximo da peça (mm):	1200
Velocidade máxima do eixo (rpm):	180 rpm
Espinha de perfuração ((mm):	130
Largura da cama (mm):	250 mm
Potência do motor do fuso ((kW):	15
N.o de espinhas:	Solteiro
Max. comprimento giratório (mm):	1200
Número de eixos:	2
Viagem (Eixo X) ((mm):	500 milímetros
Viagem (Eixo Z) ((mm):	700 milímetros
Dimensão ((LWH):	235023502700 mm
Estações de postes de ferramentas:	4
Peso (kg):	85000
Dia. da mesa de trabalho:	1000 mm

Máquina de torno de torno CNC torreta vertical Torno de alta velocidade

Descrição do produto

O torno vertical CNC, também conhecido como centro de torneamento vertical, é uma máquina-ferramenta usada para virar e cortar componentes metálicos com alta precisão e eficiência.

O torno vertical CNC tem um fuso vertical que segura e gira a peça de trabalho. Eles são amplamente utilizados na indústria de manufatura para produzir componentes grandes e pesados, como engrenagens, turbinas,Partes para a aviação e o espaçoSão particularmente úteis para o torneamento de componentes com uma elevada relação de aspecto.

Além disso, os tornos verticais CNC são altamente automatizados e podem ser programados para executar uma ampla gama de operações de usinagem, como torneamento, perfuração, perforação, rosqueamento e fresagem,com intervenção humana mínima.

Em geral, os tornos verticais CNC são uma ferramenta de usinagem versátil e eficiente que oferecem alta precisão e capacidades de automação,e é por isso que os torna um componente essencial dos processos de fabricação modernos.

1.O esquema geral

Máquinas-ferramentas principalmente pela composição da mesa, base da mesa, coluna, viga, quadro vertical da faca.Processamento bruto após tratamento de envelhecimento (envelhecimento artificial e envelhecimento por vibração). qualidade de fundição e confiável sem rachaduras, poros, encolhimento e tecido branco da boca, fundições por fogo guisado,tratamento de envelhecimento com uma organização estável para garantir o uso da máquina durante a estabilidade do certificado de qualidade do produto para fornecer relatório de análise da composição química do ferro fundido, tratamento térmico Relatório e curva de tempo da temperatura do tratamento térmico.

2- A unidade principal.

Motor principal de tração principal, através da caixa de velocidades 16 velocidades para conversão de velocidade.As engrenagens na caixa são apagadas e moídas para garantir a precisão e eficiência da transmissão e reduzir o ruído e reduzir a vibração.

3- Bancada de trabalho.

A tabela é constituída por uma mesa, uma base de mesa, componentes de fuso e mecanismo de transmissão, uma mesa e uma base de mesa para o processamento geral da fundição.A superfície do guia da mesa é incrustada com uma placa de guia de liga de alumínio e um óleo de pressão é injetado entre os trilhos de guia para formar um trilho de pressão dinâmicoA mesa tem capacidade de carga, rotação de alta precisão.

4- Feixes.

O feixe se move para cima e para baixo sobre a coluna. O feixe consiste num mecanismo de alimentação de faca, um mecanismo de fixação do feixe e um dispositivo hidráulico.Instalar um conjunto de bomba de óleo lubrificante automática na viga, de acordo com a necessidade de lubrificar a superfície do carril.

5.Quadro vertical da faca

eixo Z, eixo Z pelo servo motor drive, através do redutor planetário para aumentar o binário,com o interruptor de embreagem eletromagnética controlar dois eixos e bloqueado um ao outro para alcançar uma variedade de processamento complexo.

6Sistema hidráulico

O sistema hidráulico inclui: o sistema de pressão dinâmica de mesa, o sistema de transmissão principal de acionamento, a fixação do feixe e o sistema hidráulico, o sistema de balanço hidráulico do quadro vertical da faca.O sistema hidráulico é essencial., lubrificação da máquina, estabilidade do carril de pressão dinâmica, para assegurar a estabilidade do sistema hidráulico e a intercâmbio.

- Não.

Parâmetro da máquina

Modelo	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Diâmetro máximo de rotação do apoio vertical da ferramenta (mm)	800	1200	1200	1600	2000	2600
Diâmetro da mesa de trabalho (mm)	700	1000	1000	1400	1800	2200
Altura máxima da peça de trabalho (mm)	800	1000	1000	1200	1250	1400
Peso máximo da peça (kg)	1500	1500	3200	3200	8000	8000
Intervalo de velocidade de rotação da mesa de trabalho (rpm)	30 a 260	20 a 180	6.3-200	15 a 160	3.2-100	2.2-70
Série de alimentação	Sem passo	Sem passo	Sem passo	Sem passo	Sem passo	Sem passo
Intervalo de alimentação do repouso da ferramenta (mm/min)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Distância do feixe transversal (mm)	500	1000	650	1200	890	1090
Deslocamento horizontal do apoio da ferramenta (mm)	500	700	700	900	1115	1400
Viagem vertical do apoio da ferramenta (mm)	450	500	650	750	800	800
Tamanho da secção da barra de corte (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Potência do motor principal (kw)	11	15	22	15	30	30
