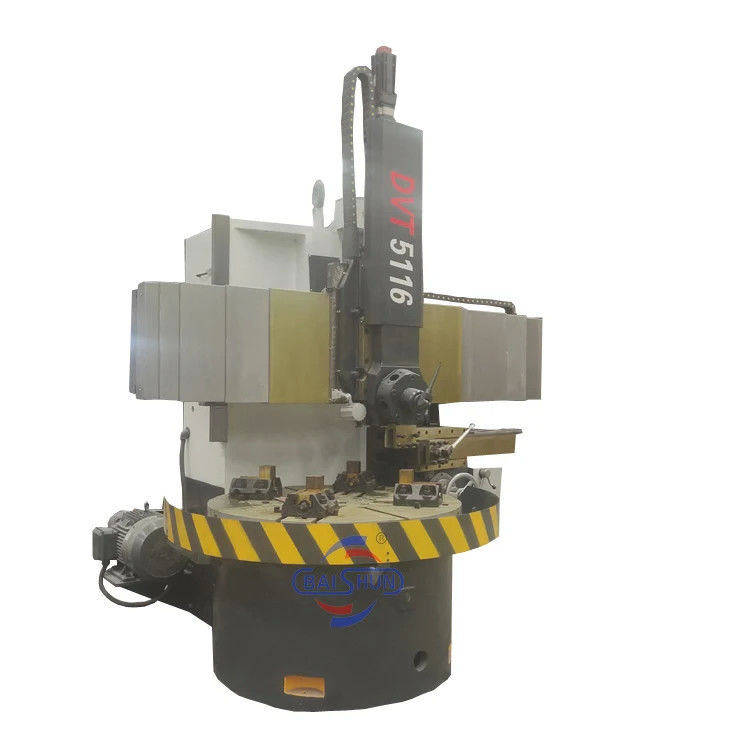

Ferramenta vertical CNC de alta velocidade, de metal profissional, Ferramenta de torre econômica
Descrição do produto
O torno vertical CNC, também conhecido como centro de torneamento vertical, é uma máquina-ferramenta usada para virar e cortar componentes metálicos com alta precisão e eficiência.
O torno vertical CNC tem um fuso vertical que segura e gira a peça de trabalho. Eles são amplamente utilizados na indústria de manufatura para produzir componentes grandes e pesados, como engrenagens, turbinas,Partes para a aviação e o espaçoSão particularmente úteis para o torneamento de componentes com uma elevada relação de aspecto.
Além disso, os tornos verticais CNC são altamente automatizados e podem ser programados para executar uma ampla gama de operações de usinagem, como torneamento, perfuração, perforação, rosqueamento e fresagem,com intervenção humana mínima.
Em geral, os tornos verticais CNC são uma ferramenta de usinagem versátil e eficiente que oferecem alta precisão e capacidades de automação,e é por isso que os torna um componente essencial dos processos de fabricação modernos.
Parâmetro da máquina
| Modelo |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diâmetro máximo de rotação do apoio vertical da ferramenta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diâmetro da mesa de trabalho (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima da peça de trabalho (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo da peça (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervalo de velocidade de rotação da mesa de trabalho (rpm) |
30 a 260 |
20 a 180 |
6.3-200 |
15 a 160 |
3.2-100 |
2.2-70 |
| Série de alimentação |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
| Intervalo de alimentação do repouso da ferramenta (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distância do feixe transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Deslocamento horizontal do apoio da ferramenta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Viagem vertical do apoio da ferramenta (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamanho da secção da barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potência do motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Estrutura principal da máquina de torno vertical:
1- Máquina-ferramenta: Os principais componentes da máquina-ferramenta (leito de torno, base, banco de trabalho, viga, apoio de deslizamento vertical, caixa de ferramentas lateral, caixa de alimentação,A caixa de engrenagens de acionamento principal) são feitas de ferro fundido forte usando tecnologia de areia de resina.
2- Motor principal: A rotação da bancada de trabalho é accionada pelo motor elétrico principal, com uma redução de velocidades e um sistema de controlo de velocidade eletromagnético para ajustar a velocidade.
3- Deslizamento vertical e mecanismo de alimentação do deslizamento vertical: A RAM é feita de material HT250, conhecido pelas suas excelentes propriedades mecânicas.
4Estrutura da base da bancada de trabalho: A bancada de trabalho adota uma estrutura de fuso longo, apoiada por rolamentos cilíndricos de dupla fileira de alta precisão para alinhamento radial.
5- Feixe: o feixe é fixado e liberado por meio de uma deriva, com pressão hidráulica para a fixação.
6Sistema hidráulico: O sistema hidráulico utiliza componentes de controlo fiáveis de fabricantes renomados, tanto nacionais como internacionais.
7- Lubrificação da máquina-ferramenta: a máquina-ferramenta fornece automaticamente óleo em intervalos especificados para lubrificar a viga e as peças em movimento.
8Protecção da máquina-ferramenta: as partes móveis da máquina-ferramenta estão equipadas com uma cadeia de segurança e um sistema de bloqueio abrangente.
9Sistema de controlo elétrico:
a) Fonte de alimentação: corrente trifásica de 380 V ± 10%, 50 Hz.
b) A concepção eléctrica da máquina-ferramenta segue as normas internacionais de concepção.
