Destacar:
Máquina de torneamento de torreta vertical
, Vtl torno de torreta vertical
, Torno de torreta vertical

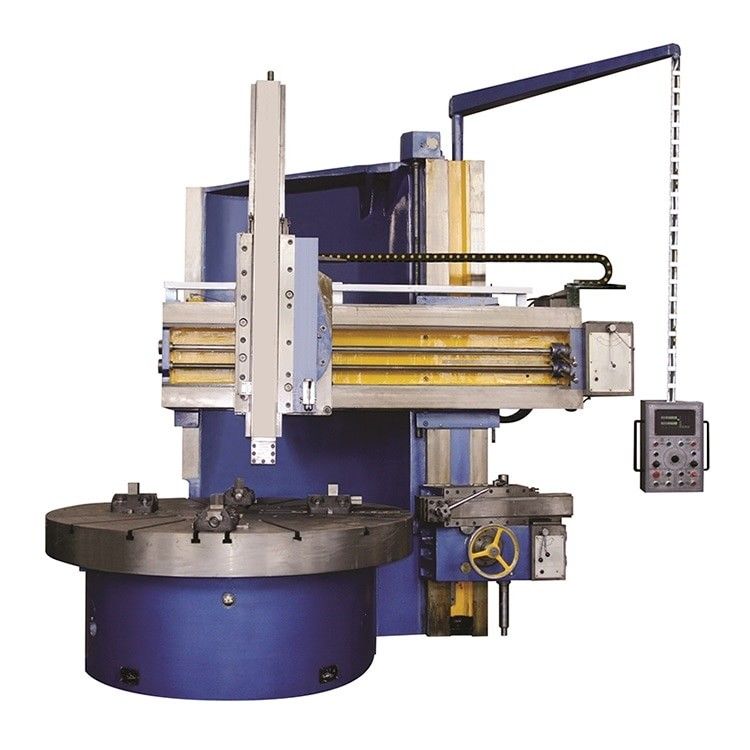

Vtl Turret Vertical Lathe Machine Heavy Duty Manual DRO Display Coluna única
Máquina de torno vertical de visualização DRO manual de trabalho pesado com coluna única
Descrição:
A máquina de torno vertical é projetada para girar cilindros e planos interiores e exteriores, superfícies de grãos e ranhuras.metais não ferrosos, e alguns materiais não metálicos.
Os principais componentes do equipamento são fabricados utilizando uma estrutura de fundição completa com material de ferro fundido de alta resistência e baixo esforço.é submetido a tratamento de recozimento e envelhecimento após usinagem brutaO carril de guia da coluna é moído para assegurar a precisão, enquanto o guia de viga e o guia de ram são submetidos a moagem após apagamento de frequência intermédia.
Os tornos verticais são amplamente utilizados na indústria de manufatura para produzir componentes grandes e pesados, como engrenagens, turbinas e peças aeroespaciais.
Esta máquina de torno vertical de exibição manual DRO é projetada com um fuso vertical que segura e gira a peça de trabalho.que permitam operações de usinagem precisas e complexas.
Em geral, pode ser programado para executar uma ampla gama de operações de usinagem, como torneamento, perfuração, perfuramento, rosqueamento e fresagem, com intervenção humana mínima.
Características:
1Esta máquina versátil é adequada para processamento mecânico em várias indústrias.
2A transmissão principal é accionada por um motor AC, com uma velocidade de accionamento principal que pode ser alterada em 16 passos através do controlo da válvula solenoide.
3Todas as engrenagens da caixa de velocidades são sujeitas a apagamento de alta frequência para maior durabilidade.
4A máquina possui um design atraente, garantindo o conforto do utilizador e uma operação e manutenção convenientes.
5As opções de personalização incluem um dispositivo de exibição digital (DRO) quadrado, a pedido do cliente, proporcionando flexibilidade adicional para atender às necessidades específicas.
6Pode ser usado principalmente para usinagem áspera e de acabamento de cilindros internos e externos, superfícies de cone, faces de extremidade, ranhuras, corte e perfuração de buracos internos.
Especificações:
Série C51
| Modelo |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
| Max. girando dia. |
800 |
1200 |
1600 |
2000 |
2500 |
| Altura máxima de corte ((mm) |
800 |
1000 |
1000 |
1250 |
1250 |
| Max.peso de carregamento ((toneladas) |
1.2 |
3.2 |
5 |
8 |
10 |
| Diâmetro da mesa de trabalho ((mm) |
720 |
1000 |
1400 |
1800 |
2250 |
| Intervalo de velocidade da mesa de trabalho ((r/min) |
30 a 260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
| Torque máximo da mesa de trabalho (n.m.) |
1000 |
25000 |
32000 |
32000 |
35000 |
| Viagem vertical do poste vertical de ferramenta ((mm) |
650 |
650 |
800 |
800 |
1200 |
| Viagem horizontal do poste vertical ((mm) |
570 |
700 |
915 |
1200 |
1400 |
| G.W (toneladas) |
5 |
8 |
12.4 |
17 |
23 |
| Dimensão ((L*W*Hmm) |
2080*2621
*3515
|
2360*2280
*2800
|
2830*2670
*3010
|
3200*2800
*3250
|
3300*4000
*3500
|
