Descrição do produto

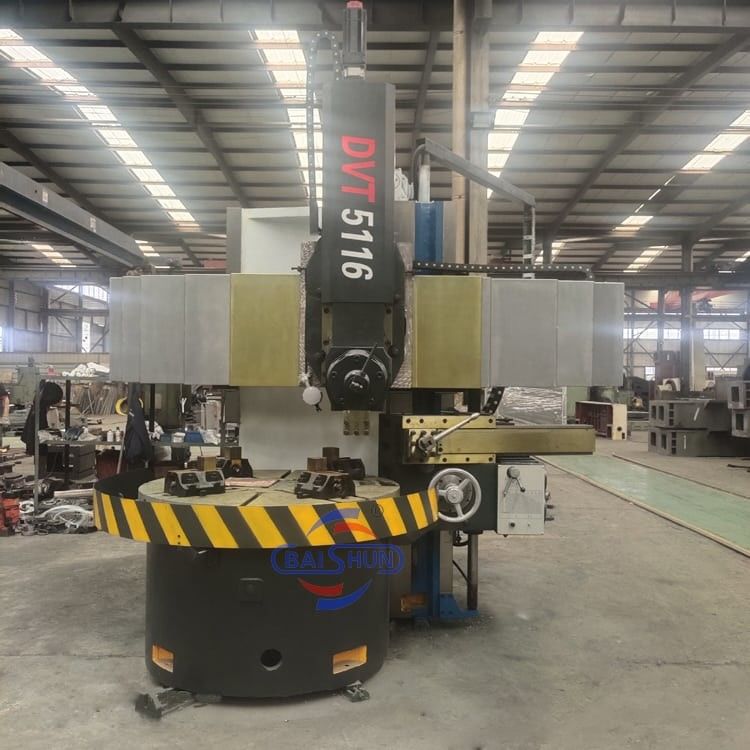

Máquina de torneamento de alta velocidade de torneamento de metal Cnc Máquina de trabalho pesado VTL Torno vertical
O torno vertical é adequado para as indústrias de processamento mecânico, pode ser usado para dentro e fora do cilindro, superfície e face do cone, corte, corte, etc.De transformação grosseira e fina.
Banco de trabalho com guia hidrostática, eixo principal adota rolamento cilíndrico de rolos de dupla linha de alta precisão NN30 tipo (D), portanto, banco de trabalho grande capacidade de carga, alta precisão rotativa.Máquinas-ferramentas elétricas que utilizam produtos de marca nacional, alta fiabilidade. Máquina é feita de processo epc altamente qualificado, de alta qualidade, o tratamento de envelhecimento recozimento, aparência bonita, durável, boa agradável, conveniente operação e manutenção.Desenho integrado de estação de botões suspensos, gabinete elétrico e cama; feixe apagado, carneiro em forma de T apagado (torreta de cinco buracos); proteção fechada do feixe,lubrificação automática de todas as partes de lubrificação. com velocidade constante de rotação e rosca da linha.
Características principais:
A mesa utiliza um guia de rolamento de bola de empuxo de alta precisão e um guia de deslizamento com um diâmetro de 1,6 metros.
O trilho transversal da coluna é feito de ferro fundido cinza de alta resistência e resistência ao desgaste.
Os pares de guias na direção horizontal e vertical são feitos de ferro fundido cinza resistente ao desgaste.
A superfície da linha de condução do carvalho e da cabeça lateral são submetidas a endurecimento de frequência média e a usinagem de acabamento de moagem de laminação.
A estação inferior apresenta um novo tipo de plano de cromo preto.
A cabeça do carril é equipada com um parafuso de chumbo para transmissão horizontal e vertical.
A placa pentagonal do pinhão da torre garante alta resistência e rigidez no posicionamento do índice.
A lubrificação cruzada é fornecida com óleo através de uma bomba manual.
Parâmetro da máquina
| Modelo |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diâmetro máximo de rotação do apoio vertical da ferramenta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diâmetro da mesa de trabalho (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima da peça de trabalho (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo da peça (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervalo de velocidade de rotação da mesa de trabalho (rpm) |
30 a 260 |
20 a 180 |
6.3-200 |
15 a 160 |
3.2-100 |
2.2-70 |
| Série de alimentação |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
| Intervalo de alimentação do repouso da ferramenta (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distância do feixe transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Deslocamento horizontal do apoio da ferramenta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Viagem vertical do apoio da ferramenta (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamanho da secção da barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potência do motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Máquina de torno verticalCaracterísticas:
A tabela adota um guia de rolamento de esferas de empuxo de alta precisão e um guia de deslizamento de 1,6 m de diâmetro.
O trilho transversal da coluna adota ferro fundido cinza de alta resistência e alta resistência ao desgaste.
Os pares fictícios de guias na direção horizontal e vertical adotam ferro fundido cinza resistente ao desgaste.
A superfície do trilho, a cabeça lateral, adotam o acabamento de usinagem de rolamento duro de freqüência média.
Planos de cromo preto de novo tipo para a botonagem.
A cabeça do carril é concebida com parafuso de chumbo para transmissão horizontal e vertical.
Posicionamento do índice da placa do pinhão da torre pentagonal com alta resistência e rigidez.
A lubrificação do cruzamento é fornecida com óleo por bomba manual.
