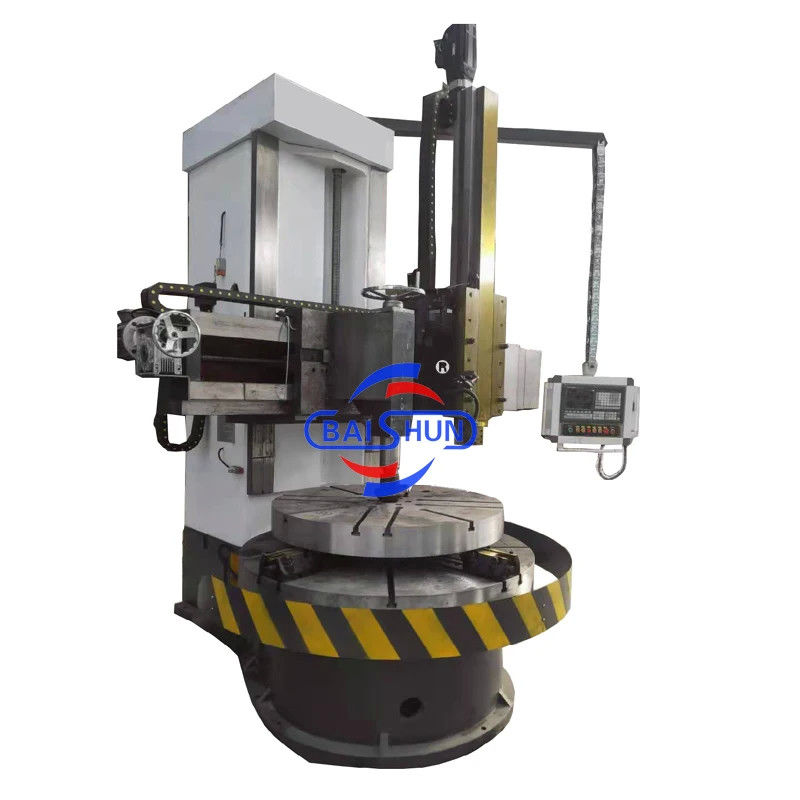

O torno vertical CNC, também conhecido como centro de torneamento vertical, é uma máquina-ferramenta usada para virar e cortar componentes metálicos com alta precisão e eficiência.
Torno vertical de coluna única, configuração de componentes mecânicos e elétricos avançados e confiáveis, desempenho da estrutura é excepcional, forte rigidez,máquina ferramenta pode atender ao forte corte, a mesa de trabalho pode suportar uma carga de grande tonelagem, boa estabilidade, alta eficiência, segurança e fiabilidade.
O torno vertical pertence a grandes equipamentos mecânicos, que são utilizados para processar peças de trabalho grandes e pesadas com grande tamanho radial, tamanho axial relativamente pequeno e forma complexa.Tipo superfície cilíndrica, face final, superfície cônica, buraco cilíndrico, buraco cônico, etc.
Além disso, os tornos verticais CNC são altamente automatizados e podem ser programados para executar uma ampla gama de operações de usinagem, como torneamento, perfuração, perforação, rosqueamento e fresagem,com intervenção humana mínima.
Em geral, os tornos verticais CNC são uma ferramenta de usinagem versátil e eficiente que oferecem alta precisão e capacidades de automação,e é por isso que os torna um componente essencial dos processos de fabricação modernos.
Características principais:
A mesa utiliza um guia de rolamento de bola de empuxo de alta precisão e um guia de deslizamento com um diâmetro de 1,6 metros.
O trilho transversal da coluna é feito de ferro fundido cinza de alta resistência e resistência ao desgaste.
Os pares de guias na direção horizontal e vertical são feitos de ferro fundido cinza resistente ao desgaste.
A superfície da linha de condução do carvalho e da cabeça lateral são submetidas a endurecimento de frequência média e a usinagem de acabamento de moagem de laminação.
A estação inferior apresenta um novo tipo de plano de cromo preto.
A cabeça do carril é equipada com um parafuso de chumbo para transmissão horizontal e vertical.
A placa pentagonal do pinhão da torre garante alta resistência e rigidez no posicionamento do índice.
A lubrificação cruzada é fornecida com óleo através de uma bomba manual.
Parâmetro da máquina
| Modelo |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diâmetro máximo de rotação do apoio vertical da ferramenta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diâmetro da mesa de trabalho (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima da peça de trabalho (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo da peça (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervalo de velocidade de rotação da mesa de trabalho (rpm) |
30 a 260 |
20 a 180 |
6.3-200 |
15 a 160 |
3.2-100 |
2.2-70 |
| Série de alimentação |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
| Intervalo de alimentação do repouso da ferramenta (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distância do feixe transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Deslocamento horizontal do apoio da ferramenta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Viagem vertical do apoio da ferramenta (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamanho da secção da barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potência do motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Máquina de torno vertical
A tabela adota um guia de rolamento de esferas de empuxo de alta precisão e um guia de deslizamento de 1,6 m de diâmetro.
O trilho transversal da coluna adota ferro fundido cinza de alta resistência e alta resistência ao desgaste.
Os pares fictícios de guias na direção horizontal e vertical adotam ferro fundido cinza resistente ao desgaste.
A superfície do trilho, a cabeça lateral, adotam o acabamento de usinagem de rolamento duro de freqüência média.
Planos de cromo preto de novo tipo para a botonagem.
A cabeça do carril é concebida com parafuso de chumbo para transmissão horizontal e vertical.
Posicionamento do índice da placa do pinhão da torre pentagonal com alta resistência e rigidez.
A lubrificação do cruzamento é fornecida com óleo por bomba manual.
Os nossos serviços
Podemos fornecer serviço de pré-venda online 24 horas por dia, serviço de acompanhamento de encomendas de engenheiros, e serviço de operação de entrega logística, e também podemos fornecer serviços de instalação.com mais de 10 anos de experiência em diversos mercados, podemos ajudar os clientes a concluir com êxito uma série de serviços, desde a compra até ao desalfandegamento de mercadorias, economizando assim tempos e também reduzindo os custos dos clientes em todos os aspectos.
A nossa vantagem:
1: Com certificação CE, ISO.
2: rastreamento completo da produção.
3: Os engenheiros profissionais podem garantir a mais alta qualidade.
4: Mais fornecedores como alternativas, garantem o seu preço mais baixo e competitivo.
5: pessoal de vendas com mais de 10 anos de experiência, responderá às suas perguntas pré-venda e pós-venda.
6: Produzção OEM disponível, para atender às necessidades dos clientes
7. Disponível MOQ baixo (1 unidade).
8Apoio técnico 24 horas.
