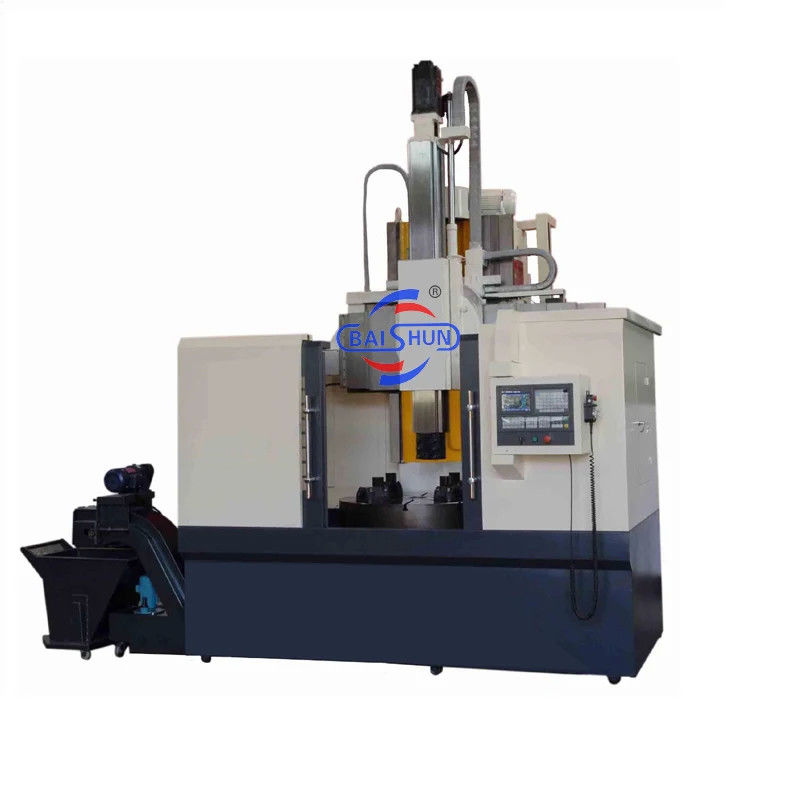

Torno mecânico rígido de trabalho pesado Torno de corte de metal Cnc Torno vertical

Name: Torno mecânico rígido de trabalho pesado Torno de corte de metal Cnc Torno vertical
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5112
Price: 96,300.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY

Certificação: CE，ISO

Número do modelo: CK5112

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: negotiable

Detalhes da embalagem: Exportação de caixas de madeira padrão ou negociação com clientes

Tempo de entrega: 30-35 dias do trabalho

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 20 grupos/grupos por Mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                Ferramentas de torneio CNC de trabalho pesado, Torno CNC vertical de suporte rígido


Velocidade máxima do eixo (rpm):	180 rpm	Capacidade de usinagem:	Carga média
Espinha de perfuração ((mm):	105	Potência do motor do fuso ((kW):	15
Número de eixos:	2	Viagem (Eixo X) ((mm):	700 milímetros
Viagem (Eixo Z) ((mm):	500 milímetros	Voltagem:	380 V
Max.Diâmetro de rotação:	1200mm	Max. altura do pedaço de wok:	1200mm

Velocidade máxima do eixo (rpm):	180 rpm
Capacidade de usinagem:	Carga média
Espinha de perfuração ((mm):	105
Potência do motor do fuso ((kW):	15
Número de eixos:	2
Viagem (Eixo X) ((mm):	700 milímetros
Viagem (Eixo Z) ((mm):	500 milímetros
Voltagem:	380 V
Max.Diâmetro de rotação:	1200mm
Max. altura do pedaço de wok:	1200mm

Torno mecânico rígido de trabalho pesado Torno de corte de metal Cnc Torno vertical

Resumo do produto:

China Venda a quente Torno vertical CNC multiuso é adequado para processar metais ferrosos, metais não ferrosos e materiais não metálicos parciais,e poderia alcançar o processamento de rotação da face final, superfície cilíndrica interna e externa, superfície cónica circular interna e externa e perfuração, expansão, revestimento do buraco.mudança de marcha hidráulica e regulação de velocidade de duas marchasA mesa de trabalho é manual, com quatro mandíbulas e um único movimento.

1.O esquema geral

Máquinas-ferramentas principalmente pela composição da mesa, base da mesa, coluna, viga, quadro vertical da faca.Processamento bruto após tratamento de envelhecimento (envelhecimento artificial e envelhecimento por vibração). qualidade de fundição e confiável sem rachaduras, poros, encolhimento e tecido branco da boca, fundições por fogo guisado,tratamento de envelhecimento com uma organização estável para garantir o uso da máquina durante a estabilidade do certificado de qualidade do produto para fornecer relatório de análise da composição química do ferro fundido, tratamento térmico Relatório e curva de tempo da temperatura do tratamento térmico.

2- A unidade principal.

Motor principal de tração principal, através da caixa de velocidades 16 velocidades para conversão de velocidade.As engrenagens na caixa são apagadas e moídas para garantir a precisão e eficiência da transmissão e reduzir o ruído e reduzir a vibração.

3- Bancada de trabalho.

A tabela é constituída por uma mesa, uma base de mesa, componentes de fuso e mecanismo de transmissão, uma mesa e uma base de mesa para o processamento geral da fundição.A superfície do guia da mesa é incrustada com uma placa de guia de liga de alumínio e um óleo de pressão é injetado entre os trilhos de guia para formar um trilho de pressão dinâmicoA mesa tem capacidade de carga, rotação de alta precisão.

4- Feixes.

O feixe se move para cima e para baixo sobre a coluna. O feixe consiste num mecanismo de alimentação de faca, um mecanismo de fixação do feixe e um dispositivo hidráulico.Instalar um conjunto de bomba de óleo lubrificante automática na viga, de acordo com a necessidade de lubrificar a superfície do carril.

5.Quadro vertical da faca

eixo Z, eixo Z pelo servo motor drive, através do redutor planetário para aumentar o binário,com o interruptor de embreagem eletromagnética controlar dois eixos e bloqueado um ao outro para alcançar uma variedade de processamento complexo.

6Sistema hidráulico

O sistema hidráulico inclui: o sistema de pressão dinâmica de mesa, o sistema de transmissão principal de acionamento, a fixação do feixe e o sistema hidráulico, o sistema de balanço hidráulico do quadro vertical da faca.O sistema hidráulico é essencial., lubrificação da máquina, estabilidade do carril de pressão dinâmica, para assegurar a estabilidade do sistema hidráulico e a intercâmbio.

- Não.

Parâmetro da máquina

Modelo	CK518	CK5112Q	CK5112A	CK5116Q	CK5120A	CK5126A
Diâmetro máximo de rotação do apoio vertical da ferramenta (mm)	800	1200	1200	1600	2000	2600
Diâmetro da mesa de trabalho (mm)	700	1000	1000	1400	1800	2200
Altura máxima da peça de trabalho (mm)	800	1000	1000	1200	1250	1400
Peso máximo da peça (kg)	1500	1500	3200	3200	8000	8000
Intervalo de velocidade de rotação da mesa de trabalho (rpm)	30 a 260	20 a 180	6.3-200	15 a 160	3.2-100	2.2-70
Série de alimentação	Sem passo	Sem passo	Sem passo	Sem passo	Sem passo	Sem passo
Intervalo de alimentação do repouso da ferramenta (mm/min)	0.25-90	0.25-90	0.8-86	0.25-90	0.8-86	0.8-86
Distância do feixe transversal (mm)	500	1000	650	1200	890	1090
Deslocamento horizontal do apoio da ferramenta (mm)	500	700	700	900	1115	1400
Viagem vertical do apoio da ferramenta (mm)	450	500	650	750	800	800
Tamanho da secção da barra de corte (mm)	30*40	30*40	30*40	30*40	30*40	30*40
Potência do motor principal (kw)	11	15	22	15	30	30
