Torno vertical de torre pesada de alta qualidade CNC Torno vertical de coluna dupla

Name: Torno vertical de torre pesada de alta qualidade CNC Torno vertical de coluna dupla
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY

Certificação: CE，ISO

Número do modelo: CK5235

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: negotiable

Detalhes da embalagem: 1No exterior vamos embalar o produto com plástico para evitar molhar.2. O exterior da máquina de tor

Tempo de entrega: 30-35 dias do trabalho

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 20 grupos/grupos por Mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Torno vertical de alta qualidade, Torno vertical de dupla coluna CNC


Comprimento máximo da peça (mm):	2500	Velocidade máxima do eixo (rpm):	90 rpm
Capacidade de usinagem:	Carga média	Espinha de perfuração ((mm):	105
Largura da cama (mm):	250 mm	Potência do motor do fuso ((kW):	55
N.o de espinhas:	Gêmeo	Número de eixos:	2
Viagem (Eixo X) ((mm):	1900 milímetros	Viagem (Eixo Z) ((mm):	1250 mm
Precisão de posicionamento (mm):	± 0.005	Repetitividade (X/Y/Z) (mm):	±0.003
Dimensão ((LWH):	615044005330 mm	Voltagem:	380 V
Sistema de controlo CNC:	GSK	Estações de postes de ferramentas:	4
Peso (kg):	55000	Nome do produto:	Máquina de torno vertical de dupla coluna CNC
Max.Diâmetro de rotação:	3500mm	Max. altura do pedaço de wok:	2000 mm

Comprimento máximo da peça (mm):	2500
Velocidade máxima do eixo (rpm):	90 rpm
Capacidade de usinagem:	Carga média
Espinha de perfuração ((mm):	105
Largura da cama (mm):	250 mm
Potência do motor do fuso ((kW):	55
N.o de espinhas:	Gêmeo
Número de eixos:	2
Viagem (Eixo X) ((mm):	1900 milímetros
Viagem (Eixo Z) ((mm):	1250 mm
Precisão de posicionamento (mm):	± 0.005
Repetitividade (X/Y/Z) (mm):	±0.003
Dimensão ((LWH):	615044005330 mm
Voltagem:	380 V
Sistema de controlo CNC:	GSK
Estações de postes de ferramentas:	4
Peso (kg):	55000
Nome do produto:	Máquina de torno vertical de dupla coluna CNC
Max.Diâmetro de rotação:	3500mm
Max. altura do pedaço de wok:	2000 mm

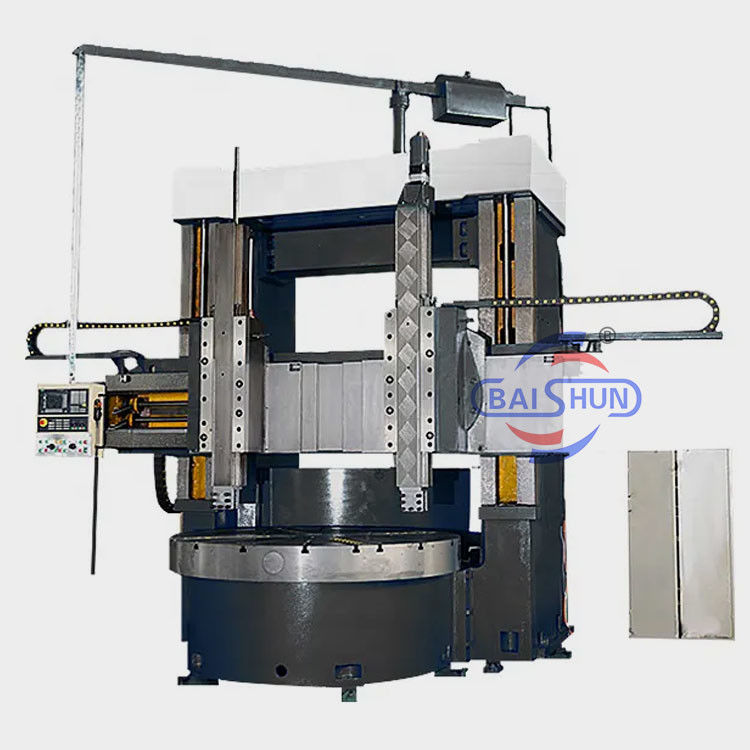

Torno vertical de torre pesada de alta qualidade CNC Torno vertical de coluna dupla

Torno vertical de torre pesada de alta qualidade CNC Torno vertical de coluna dupla

O torno vertical de coluna dupla é uma peça de equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos.Incorpora princípios modernos de concepção e técnicas de fabrico, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais.Alta rigidez estática e dinâmica, capacidades de usinagem precisas, capacidade de carga pesada, eficiência, durabilidade e operação fiável.

A máquina é constituída por vários componentes, incluindo a base da mesa de trabalho, mesa de trabalho, caixa de transmissão principal, quadro de pórtico, viga, apoio de ferramenta, caixa de alimentação, sistema elétrico, estação de operação,sistema hidráulico, e dispositivos de protecção.

Quadro de galpão

A estrutura é composta por colunas verticais esquerda e direita e uma viga de ligação.motor AC de alongamento biaxialAtravés do par de engrenagens, o par de minhocas e de engrenagens e as duplas parafusos de condução fazem com que o feixe se mova ao longo do trilho da coluna esquerda e direita.

Feixe

O feixe adota fundição de ferro de alta resistência e baixo esforço com rigidez e resistência suficientes, de modo a garantir que a precisão da máquina tenha retenção e estabilidade a longo prazo.Feixe está na frente da coluna verticalNo fundo da viga, existem 4 pontos de fixação hidráulica. em ambos os lados da viga, existem caixas de alimentação para descanso de ferramentas.

Parâmetro da máquina

Especificações	Unidade	CK5225	CK5231	CK5240Q	CK5240
Diâmetro de rotação máximo	mm	2500	3150	4000	4000
Altura máxima da peça de trabalho	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso máximo da peça de trabalho	T	10/20	10/20	10/20	32
Diâmetro da mesa de trabalho	mm	2250	2830	2830/3150	3200/3600
Faixa de velocidades da mesa	r/min	2-63	2-63	2-63	2-63
Passos		16	16	16	16
Torque máximo da mesa de trabalho	KN.m	63	63	63	100
Travessia rápida da cabeça do carril	mm/min	4000	4000	4000	4000
Viagem vertical do cabeçote direito do carril	Não.	35	35	35	40
Viagem vertical do cabeçote esquerdo	n	30	30	30	30
Força de corte de faixa do cabeçote direito do carril	mm/min	1-50	1-50	1-50	1-50
Força de corte de faixa do cabeçote direito do carril	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viagem do braço	mm	1000	1000	1000	1250
Secção do braço	mm	255×200	255×200	255×200	240×240
Roteamento da cabeça do carril esquerdo e direito	°	± 30°	± 30°	± 30°	± 30°
Secção da ferramenta	mm	40×50	40×50	40×50	50×50
Potência do motor principal	Kw	55	55	55	75
Dimensões globais	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Fotos do produto
