Torno Vertical CNC de Duplo Fuso, Diâmetro de Torneamento 3500mm

Name: Torno Vertical CNC de Duplo Fuso, Diâmetro de Torneamento 3500mm
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY

Certificação: CE，ISO

Número do modelo: CK5235

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 conjunto

Preço: negotiable

Detalhes da embalagem: 1No exterior vamos embalar o produto com plástico para evitar molhar.2. O exterior da máquina de tor

Tempo de entrega: 30-35 dias do trabalho

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 20 grupos/grupos por Mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Certificado CE Torno de processamento de metais, Máquina de torneamento de torre CNC, Torno de processamento de metais universal


Comprimento máximo da peça (mm):	2500	Velocidade máxima do eixo (rpm):	90 rpm
Capacidade de usinagem:	Carga média	Espinha de perfuração ((mm):	105
Largura da cama (mm):	250 mm	Potência do motor do fuso ((kW):	55
N.o de espinhas:	Gêmeo	Número de eixos:	2
Viagem (Eixo X) ((mm):	1900 milímetros	Viagem (Eixo Z) ((mm):	1250 mm
Precisão de posicionamento (mm):	± 0.005	Repetitividade (X/Y/Z) (mm):	±0.003
Dimensão ((LWH):	615044005330 mm	Voltagem:	380 V
Sistema de controlo CNC:	GSK	Estações de postes de ferramentas:	4
Peso (kg):	55000	Nome do produto:	Máquina de torno CNC de couro vertical
Max.Diâmetro de rotação:	3500mm	Max. altura do pedaço de wok:	2000 mm

Comprimento máximo da peça (mm):	2500
Velocidade máxima do eixo (rpm):	90 rpm
Capacidade de usinagem:	Carga média
Espinha de perfuração ((mm):	105
Largura da cama (mm):	250 mm
Potência do motor do fuso ((kW):	55
N.o de espinhas:	Gêmeo
Número de eixos:	2
Viagem (Eixo X) ((mm):	1900 milímetros
Viagem (Eixo Z) ((mm):	1250 mm
Precisão de posicionamento (mm):	± 0.005
Repetitividade (X/Y/Z) (mm):	±0.003
Dimensão ((LWH):	615044005330 mm
Voltagem:	380 V
Sistema de controlo CNC:	GSK
Estações de postes de ferramentas:	4
Peso (kg):	55000
Nome do produto:	Máquina de torno CNC de couro vertical
Max.Diâmetro de rotação:	3500mm
Max. altura do pedaço de wok:	2000 mm

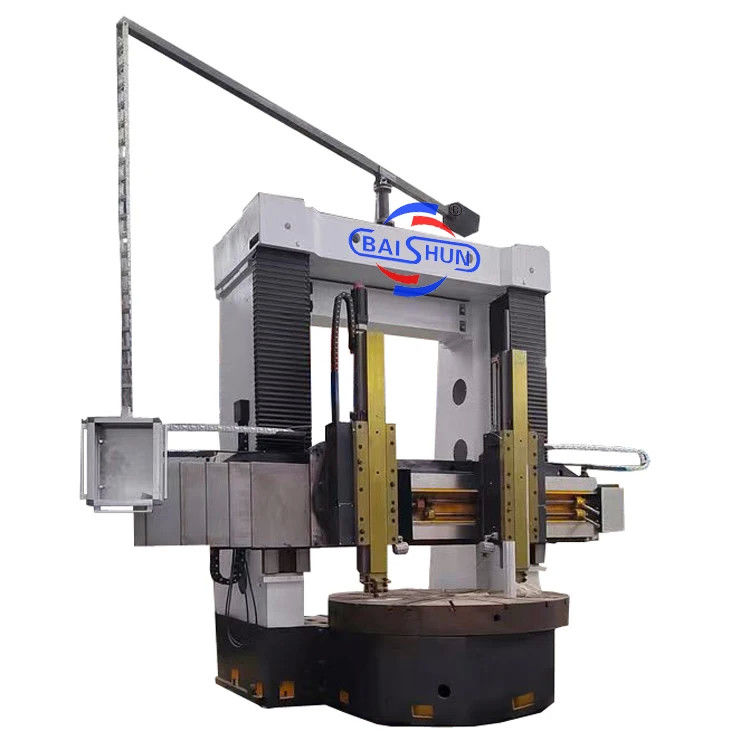

Torno Vertical CNC de Duplo Fuso, Diâmetro de Torneamento 3500mm

Máquina de torneamento de torres CNC de processamento de metais universal com certificado CE

O torno vertical de coluna dupla é uma peça de equipamento de ponta que combina componentes mecânicos, elétricos e hidráulicos.Incorpora princípios modernos de concepção e técnicas de fabrico, aproveitando a otimização CAD e componentes de última geração de fontes nacionais e internacionais.Alta rigidez estática e dinâmica, capacidades de usinagem precisas, capacidade de carga pesada, eficiência, durabilidade e operação fiável.

A máquina é constituída por vários componentes, incluindo a base da mesa de trabalho, mesa de trabalho, caixa de transmissão principal, quadro de pórtico, viga, apoio de ferramenta, caixa de alimentação, sistema elétrico, estação de operação,sistema hidráulico, e dispositivos de protecção.

Tabela de trabalho

A mesa de trabalho tem base de mesa, mesa de trabalho, partes de fuso e dispositivo de transmissão.que tenha uma rigidez suficienteO rolamento do fuso da mesa de trabalho adota rolamento de rolos cilíndricos curtos de dupla fileira de alta precisão, que pode garantir a rotação da mesa de trabalho de alta precisão e longa vida útil..

Transmissão principal

O sistema de transmissão principal da máquina é a transmissão vertical do eixo.A caixa de velocidades realiza a transformação mecânica de duas marchas pelo cilindro de mudança empurrando a mudança de marchas, de modo a que a mesa de trabalho pudesse fazer a regulação da velocidade sem passos dentro de 0,63-63r/min.

Parâmetro da máquina

Especificações	Unidade	CK5225	CK5231	CK5240Q	CK5240
Diâmetro de rotação máximo	mm	2500	3150	4000	4000
Altura máxima da peça de trabalho	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso máximo da peça de trabalho	T	10/20	10/20	10/20	32
Diâmetro da mesa de trabalho	mm	2250	2830	2830/3150	3200/3600
Faixa de velocidades da mesa	r/min	2-63	2-63	2-63	2-63
Passos		16	16	16	16
Torque máximo da mesa de trabalho	KN.m	63	63	63	100
Travessia rápida da cabeça do carril	mm/min	4000	4000	4000	4000
Viagem vertical do cabeçote direito do carril	Não.	35	35	35	40
Viagem vertical do cabeçote esquerdo	n	30	30	30	30
Força de corte de faixa do cabeçote direito do carril	mm/min	1-50	1-50	1-50	1-50
Força de corte de faixa do cabeçote direito do carril	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viagem do braço	mm	1000	1000	1000	1250
Secção do braço	mm	255×200	255×200	255×200	240×240
Roteamento da cabeça do carril esquerdo e direito	°	± 30°	± 30°	± 30°	± 30°
Secção da ferramenta	mm	40×50	40×50	40×50	50×50
Potência do motor principal	Kw	55	55	55	75
Dimensões globais	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Fotos do produto
