Máquina de torneamento vertical de dupla coluna CNC CK5235

Name: Máquina de torneamento vertical de dupla coluna CNC CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

Detalhes do produto

Lugar de origem: Henan, China

Marca: BAISHUN MACHINERY, BAISHUN MACHINERY

Certificação: CE/ISO9001

Número do modelo: CK5235

Documento: Folheto PDF do produto

Termos do pagamento & do transporte

Preço: $76,000.00/sets 1-4 sets

Detalhes da embalagem: 1No exterior vamos embalar o produto com plástico para evitar molhar.
2. O exterior da máquina d

Habilidade da fonte: 20 grupos/grupos por Mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de torno vertical de coluna dupla, Máquina de torno vertical CNC universal


Comprimento máximo da peça (mm):	3500	Velocidade máxima do eixo (rpm):	50 rpm
Capacidade de usinagem:	Carga média	Espinha de perfuração ((mm):	130
Largura da cama (mm):	250 mm	Potência do motor do fuso ((kW):	30
N.o de espinhas:	Gêmeo	Max. comprimento giratório (mm):	3500
Número de eixos:	2	Viagem (Eixo X) ((mm):	750 milímetros
Viagem (Eixo Z) ((mm):	1800 milímetros	Precisão de posicionamento (mm):	± 0.005
Repetitividade (X/Y/Z) (mm):	± 0.005	Dimensão ((LWH):	395063004350 mm
Voltagem:	380 V	Sistema de controlo CNC:	GSK, SIEMENS, FANUC
Tipo de Toolpost:	HONGDA	Estações de postes de ferramentas:	4
Peso (kg):	35000	Nome do produto:	Torno vertical CNC universal
Peso máximo da peça::	8 000 kg

Comprimento máximo da peça (mm):	3500
Velocidade máxima do eixo (rpm):	50 rpm
Capacidade de usinagem:	Carga média
Espinha de perfuração ((mm):	130
Largura da cama (mm):	250 mm
Potência do motor do fuso ((kW):	30
N.o de espinhas:	Gêmeo
Max. comprimento giratório (mm):	3500
Número de eixos:	2
Viagem (Eixo X) ((mm):	750 milímetros
Viagem (Eixo Z) ((mm):	1800 milímetros
Precisão de posicionamento (mm):	± 0.005
Repetitividade (X/Y/Z) (mm):	± 0.005
Dimensão ((LWH):	395063004350 mm
Voltagem:	380 V
Sistema de controlo CNC:	GSK, SIEMENS, FANUC
Tipo de Toolpost:	HONGDA
Estações de postes de ferramentas:	4
Peso (kg):	35000
Nome do produto:	Torno vertical CNC universal
Peso máximo da peça::	8 000 kg

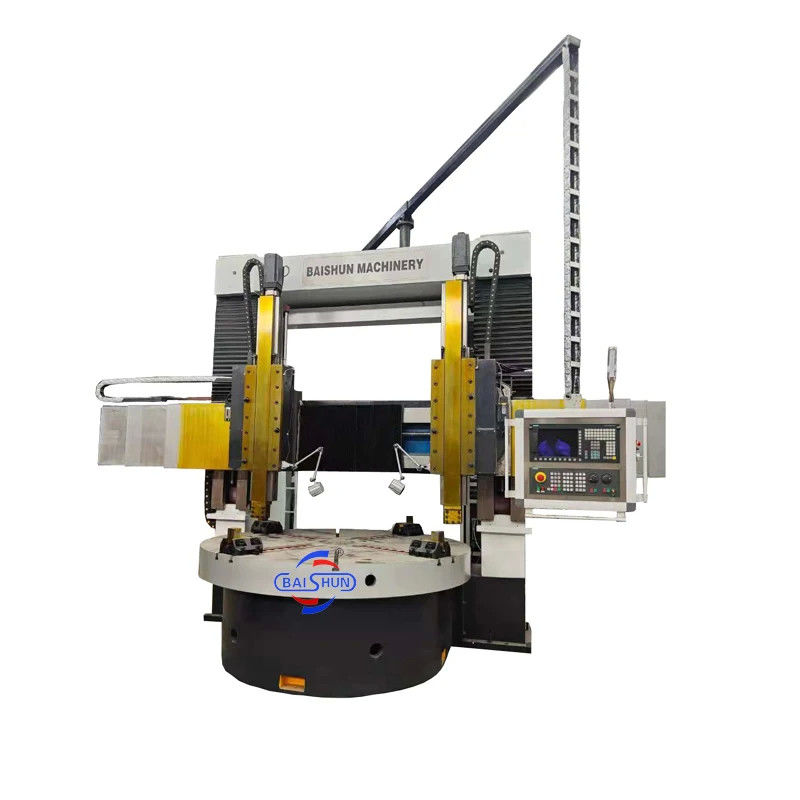

Máquina de torneamento vertical de dupla coluna CNC CK5235

Máquina de torneamento vertical de dupla coluna CNC CK5235

O torno vertical de coluna dupla é um equipamento avançado com a integração de mecânico-elétrico-hidráulico, que absorve a nova filosofia de design e tecnologia de fabricação.Ele adota a forma de design de otimização CAD, equipado com componentes funcionais avançados no país e no estrangeiro.longa vida útilAs principais especificações técnicas de cada parte da máquina estão em conformidade com as normas nacionais correspondentes.

A máquina tem base de mesa de trabalho, mesa de trabalho, caixa de transmissão principal, quadro de pórtico, viga, apoio de ferramenta de carapaça, caixa de alimentação, sistema elétrico, estação de operação, sistema hidráulico, dispositivo de proteção e assim por diante.

Quadro do pórtico:

A estrutura do pórtico consiste em colunas verticais esquerda e direita e uma viga de ligação.A seção superior do pórtico possui caixas de elevação esquerda e direita acionadas por motores AC de alongamento biaxialEssas caixas, juntamente com pares de engrenagens, pares de engrenagens de minhoca e parafusos de chumbo duplo, permitem o movimento vertical da viga ao longo dos trilhos de guia das colunas verticais.

Feixe:

A viga é feita de ferro fundido de alta resistência e baixo esforço para garantir a rigidez, resistência e estabilidade a longo prazo ideais para usinagem precisa.o feixe se move verticalmente ao longo do trilho-guiaA parte traseira da viga está equipada com quatro pontos de fixação hidráulica, enquanto que os lados dispõem de caixas de alimentação para o repouso da ferramenta.

Parâmetro da máquina

Especificações	Unidade	CK5225	CK5231	CK5240Q	CK5240
Diâmetro de rotação máximo	mm	2500	3150	4000	4000
Altura máxima da peça de trabalho	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso máximo da peça de trabalho	T	10/20	10/20	10/20	32
Diâmetro da mesa de trabalho	mm	2250	2830	2830/3150	3200/3600
Faixa de velocidades da mesa	r/min	2-63	2-63	2-63	2-63
Passos		16	16	16	16
Torque máximo da mesa de trabalho	KN.m	63	63	63	100
Travessia rápida da cabeça do carril	mm/min	4000	4000	4000	4000
Viagem vertical do cabeçote direito do carril	Não.	35	35	35	40
Viagem vertical do cabeçote esquerdo	n	30	30	30	30
Força de corte de faixa do cabeçote direito do carril	mm/min	1-50	1-50	1-50	1-50
Força de corte de faixa do cabeçote direito do carril	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viagem do braço	mm	1000	1000	1000	1250
Secção do braço	mm	255×200	255×200	255×200	240×240
Roteamento da cabeça do carril esquerdo e direito	°	± 30°	± 30°	± 30°	± 30°
Secção da ferramenta	mm	40×50	40×50	40×50	50×50
Potência do motor principal	Kw	55	55	55	75
Dimensões globais	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Fotos do produto
