Resumo do produto:

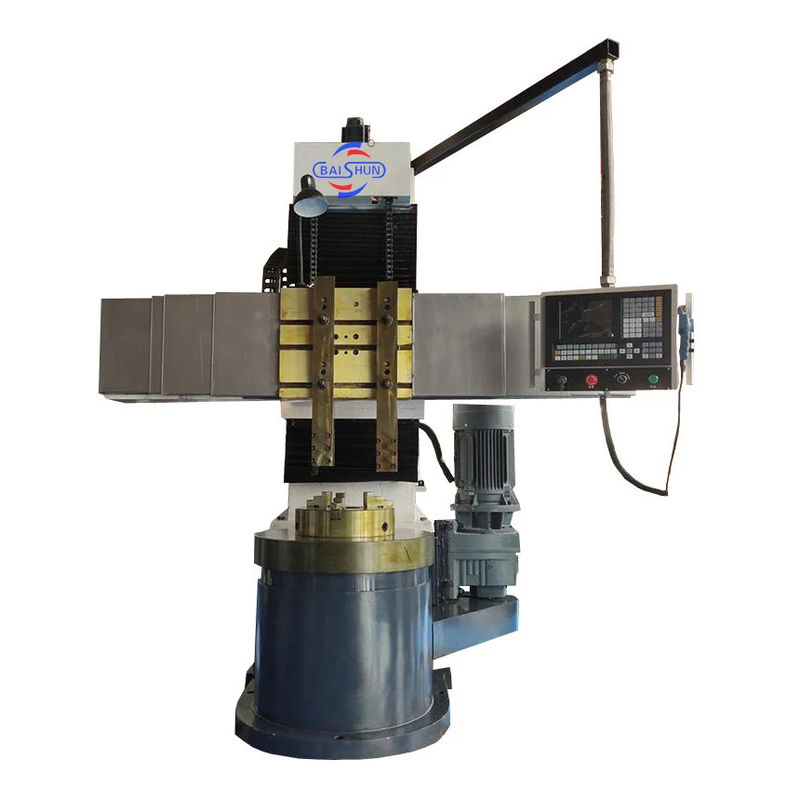

O torno CNC vertical, também conhecido como centro de torneamento vertical, é uma máquina poderosa usada na metalurgia para girar e cortar componentes metálicos com precisão e eficiência.Com o eixo vertical que segura e gira a peça de trabalho, ganhou popularidade em várias indústrias de manufatura.Excelle na produção de componentes grandes e pesados como engrenagens, turbinas e peças aeroespaciais,especialmente aqueles com uma alta proporção de aspecto.
Além disso, o torno vertical CNC está equipado com recursos avançados de automação, permitindo uma intervenção humana mínima.Incluindo a viragemO torno vertical CNC, oferecendo versatilidade, alta precisão e automação, tornou-se uma ferramenta indispensável nos processos de fabricação modernos.
1.O esquema geral
Máquinas-ferramentas principalmente pela composição da mesa, base da mesa, coluna, viga, quadro vertical da faca.Processamento bruto após tratamento de envelhecimento (envelhecimento artificial e envelhecimento por vibração). qualidade de fundição e confiável sem rachaduras, poros, encolhimento e tecido branco da boca, fundições por fogo guisado,tratamento de envelhecimento com uma organização estável para garantir o uso da máquina durante a estabilidade do certificado de qualidade do produto para fornecer relatório de análise da composição química do ferro fundido, tratamento térmico Relatório e curva de tempo da temperatura do tratamento térmico.
2- A unidade principal.
Motor principal de tração principal, através da caixa de velocidades 16 velocidades para conversão de velocidade.As engrenagens na caixa são apagadas e moídas para garantir a precisão e eficiência da transmissão e reduzir o ruído e reduzir a vibração.
3- Bancada de trabalho.
A tabela é constituída por uma mesa, uma base de mesa, componentes de fuso e mecanismo de transmissão, uma mesa e uma base de mesa para o processamento geral da fundição.A superfície do guia da mesa é incrustada com uma placa de guia de liga de alumínio e um óleo de pressão é injetado entre os trilhos de guia para formar um trilho de pressão dinâmicoA mesa tem capacidade de carga, rotação de alta precisão.
4- Feixes.
O feixe se move para cima e para baixo sobre a coluna. O feixe consiste num mecanismo de alimentação de faca, um mecanismo de fixação do feixe e um dispositivo hidráulico.Instalar um conjunto de bomba de óleo lubrificante automática na viga, de acordo com a necessidade de lubrificar a superfície do carril.
5.Quadro vertical da faca
eixo Z, eixo Z pelo servo motor drive, através do redutor planetário para aumentar o binário,com o interruptor de embreagem eletromagnética controlar dois eixos e bloqueado um ao outro para alcançar uma variedade de processamento complexo.
6Sistema hidráulico
O sistema hidráulico inclui: o sistema de pressão dinâmica de mesa, o sistema de transmissão principal de acionamento, a fixação do feixe e o sistema hidráulico, o sistema de balanço hidráulico do quadro vertical da faca.O sistema hidráulico é essencial., lubrificação da máquina, estabilidade do carril de pressão dinâmica, para assegurar a estabilidade do sistema hidráulico e a intercâmbio.
- Não.
Parâmetro da máquina
| Modelo |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diâmetro máximo de rotação do apoio vertical da ferramenta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diâmetro da mesa de trabalho (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima da peça de trabalho (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo da peça (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervalo de velocidade de rotação da mesa de trabalho (rpm) |
30 a 260 |
20 a 180 |
6.3-200 |
15 a 160 |
3.2-100 |
2.2-70 |
| Série de alimentação |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
Sem passo |
| Intervalo de alimentação do repouso da ferramenta (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distância do feixe transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Deslocamento horizontal do apoio da ferramenta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Viagem vertical do apoio da ferramenta (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamanho da secção da barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potência do motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
