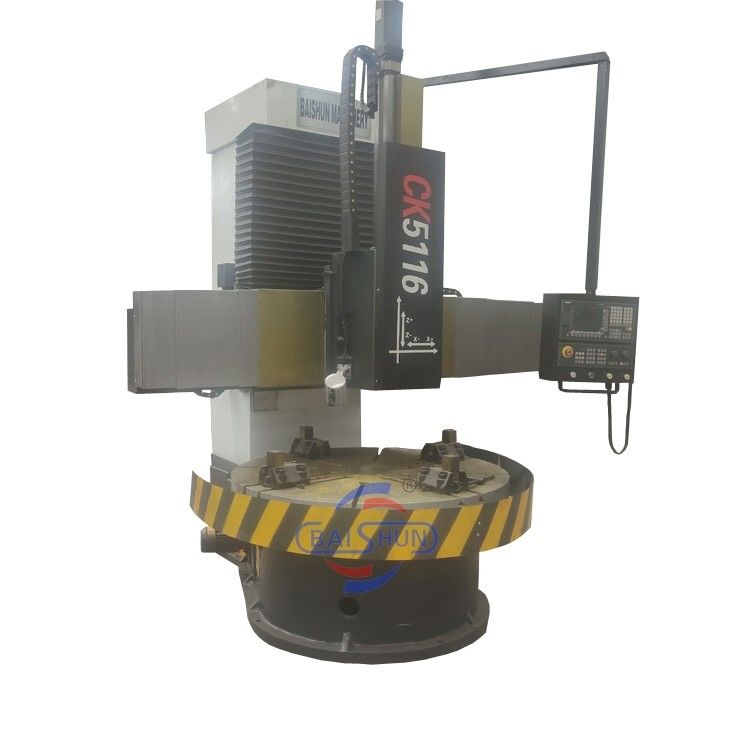

CK5116 Máquina de torno CNC vertical de coluna única Equipamento de ferramentas metálicas

CK5116 Máquina de torno CNC vertical de coluna única Equipamento de ferramentas metálicas

A. Aplicação e características do produto:

O torno vertical CNC é um tipo de equipamento mecânico grande, que é usado para processar peças de trabalho grandes e pesadas com grande tamanho radial e tamanho axial relativamente pequeno e forma complexa.De superfície cilíndrica, por exemplo, uma superfície final, uma superfície cónica, um buraco cilíndrico, um buraco cónico e similares de vários discos, rodas e peças de trabalho com mangas,e podem também ser processados por meio de dispositivos adicionais, tais como fios de execução, a rotação de superfícies esféricas, a imitação de usinagem, moagem, etc.; em comparação com um torno horizontal, as peças de trabalho são presas na decoração de fixação do torno horizontal,enquanto o eixo do eixo principal de um torno vertical está em um traçado vertical, e a superfície da mesa de uma mesa de trabalho está em um plano horizontal; portanto, a fixação e o alinhamento da peça de trabalho são mais convenientes.Esta disposição reduz a carga sobre o fuso e os rolamentos, para que o torno vertical possa manter a sua precisão de trabalho durante muito tempo.

1É utilizado principalmente para processar moldes e flanges de pneus de diâmetro médio, várias válvulas e tubulações, recipientes de pressão, hélice de parafuso, acessórios de máquinas de vapor, moldes de plástico,eixos e outras peças de trabalho .
2É adequado para processar a superfície cilíndrica interna/externa, superfície cônica, face final, etc.
3Os rolamentos de fuso utilizam produtos nacionais de marcas famosas.
4O cabeçalho adota uma estrutura simétrica para fazer com que a deformação térmica seja uniforme, evitando o centro do fuso gerando deslocamentos.
5As engrenagens da cabeça e do guia são processadas por amortecimento para assegurar uma transmissão precisa e uma elevada rigidez.
6A mesa de torno vertical inclui um protector de guia resistente ao desgaste de liga de zinco e pode aceder a óleo de pressão (0,2-0,4 MPA) entre os carris para melhorar a capacidade de carga da bancada de trabalho.
7A fundição do torno vertical passou por um rigoroso envelhecimento artificial e envelhecimento por vibração, a fim de assegurar a rigidez e estabilidade do torno.

B. Principais dados técnicos (máquina-ferramenta de torno vertical)):
